घुमाउरो अनुपात परीक्षण

Weshine® ले CE प्रमाणपत्र, उच्च गुणस्तर र शुद्धताको साथ टर्न रेसियो टेस्टको लागि टर्न रेसियो टेस्टर आविष्कार गर्‍यो, आविष्कार गरियो र राष्ट्रिय मापदण्ड अनुसार उत्पादन गरियो, पूर्ण इलेक्ट्रिक परीक्षण समाधान उपलब्ध छ। Weshine बाट टर्न रेसियो टेस्टको लागि टर्न रेसियो टेस्टरको थप विवरणहरूको लागि हामीलाई सम्पर्क गर्नुहोस्!

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

Weshine

ट्रान्सफर्मरको रूपान्तरण अनुपात प्राथमिक विन्डिङको पालोको संख्यालाई सेकेन्डरी विन्डिङको पालोको सङ्ख्याले भाग गर्दा बराबर हुन्छ। ट्रान्सफर्मर अनुपातले ट्रान्सफर्मरको वांछित कार्यसम्पादन र सेकेन्डरी विन्डिङले आवश्यक पर्ने भोल्टेज प्रदान गर्दछ।

यदि माध्यमिक भोल्टेज प्राथमिक भोल्टेज भन्दा कम हुनु आवश्यक छ भने - एक स्टेप-डाउन ट्रान्सफर्मर - माध्यमिक घुमाउरो प्राथमिक भन्दा कम घुमाउनुपर्छ र स्टेप-अप ट्रान्सफर्मरको विपरित; जब ट्रान्सफर्मरको अनुपातले भोल्टेज घटाउँछ, यसले वर्तमान र उल्टो बढाउँछ, त्यसैले, एक आदर्श ट्रान्सफर्मरको भोल्टेज र वर्तमान अनुपात सीधा रूपान्तरण अनुपातसँग सम्बन्धित छ।

दुर्भाग्यवश ट्रान्सफर्मरहरू सही छैनन्, वास्तविक ट्रान्सफर्मरमा भोल्टेज वा हालको अनुपात ट्रान्सफर्मरको फलामको कोर (हिस्टेरेसिस र एडी करन्ट हानि) र तामा जस्ता विभिन्न विद्युतीय हानिहरूको कारणले ट्रान्सफर्मरको भौतिक अनुपातसँग मेल खाँदैन। हानि (प्राथमिक र माध्यमिक windings को प्रतिरोध को कारण); तसर्थ, निर्माताहरूले पूर्ण लोडमा अधिकतम दक्षताका लागि, 95% माथि पावर रूपान्तरणको लागि यी हानिहरू कम गर्न ट्रान्सफर्मरहरू डिजाइन गर्ने प्रयास गर्छन्, यसरी ट्रान्सफर्मर भोल्टेज अनुपात/टर्न अनुपातबाट 5% भन्दा बढीको भिन्नता प्रदान गर्दैन।

वेशिनले आविष्कार गरेघुमाउरो अनुपात परीक्षण, वा TTR परीक्षण, को लागीघुमाउरो अनुपात परीक्षणर ट्रान्सफर्मरमा प्राथमिक मोड र सेकेन्डरी टर्नको सही अनुपात छ भनी पुष्टि गर्दछ। यो परीक्षण सही तरिकाले प्रयोग गर्नाले ट्याप चेन्जर कार्यसम्पादन, छोटो मोड, खुला विन्डिङ, गलत घुमाउरो जडान र ट्रान्सफर्मर भित्रका अन्य त्रुटिहरू पहिचान गर्न मद्दत गर्न सक्छ। Weshine's TTR परीक्षकहरूको दायरा केही ट्रान्सफर्मर परीक्षणमा रहेका कठोर परिस्थितिहरूको सामना गर्न बलियो छ। दायराले परीक्षणलाई सरल बनाउन र गति बढाउन विभिन्न सुविधाहरू साथै 3 चरण TTR परीक्षकहरू र PT र CT TTR परीक्षकहरू समावेश गर्दछ।

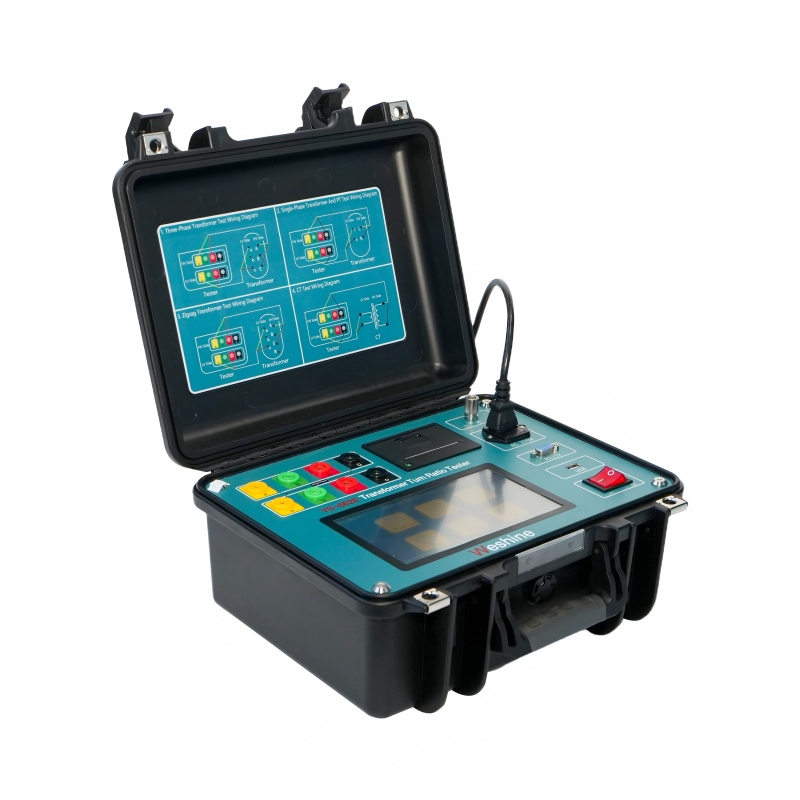

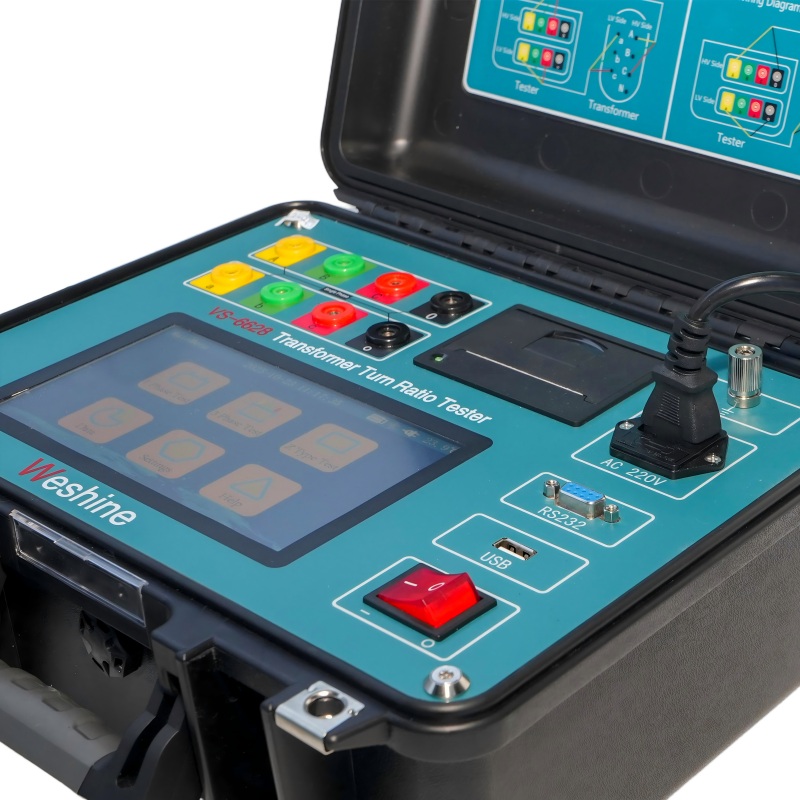

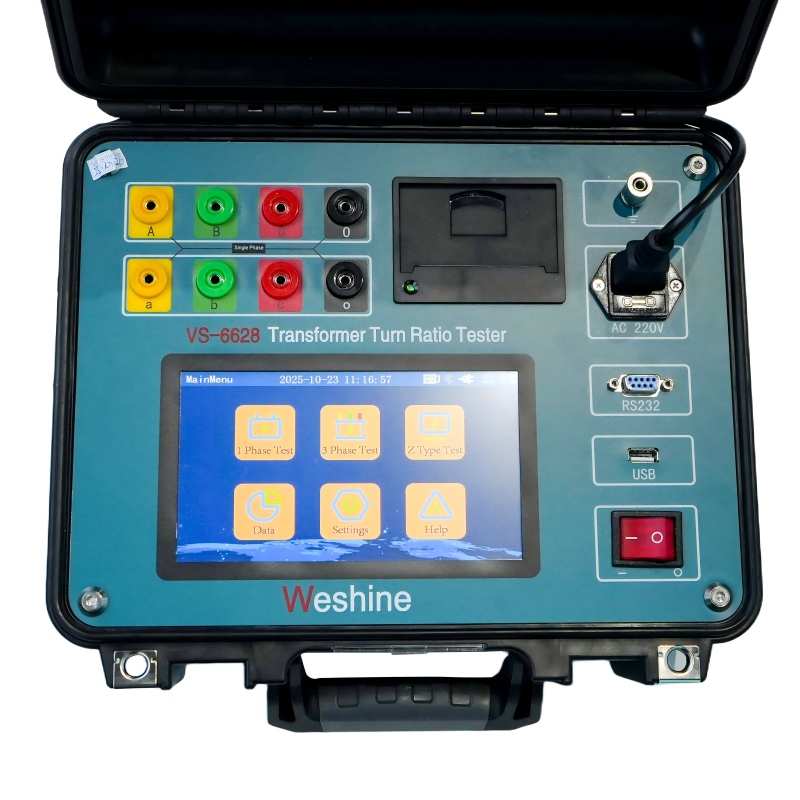

तीन-चरणको VS-6628 श्रृंखलाघुमाउरो अनुपात परीक्षणसेटहरू सबस्टेशन वा उत्पादन वातावरणमा पावर, इन्स्ट्रुमेन्ट र वितरण ट्रान्सफर्मरहरूको घुमाउरो अनुपात मापन गर्न डिजाइन गरिएको हो। कठोर र बलियो डिजाइनले यी उपकरणहरूलाई विभिन्न कठोर वातावरणमा प्रयोगको लागि उपयुक्त बनाउँछ। हाम्रा लिडहरू विशेष रूपमा चिसो मौसममा आवश्यक लचिलोपन प्रदान गर्न डिजाइन गरिएको हो।

तर ट्रान्सफर्मरहरू आफ्नो जीवनकालमा विद्युतीय र मेकानिकल दुवै प्रकारका तनाव र परिवर्तनहरूको अधीनमा हुने भएकाले, ट्रान्सफर्मर सेवामा राख्नु अघि र विभिन्न मर्मत कार्यतालिकाहरूमा ट्रान्सफर्मरको सही टर्न रेसियो जाँच गर्नुपर्छ।अनुपात परीक्षक घुमाउँछत्यसैले, घुमाउरो अनुपात विभिन्न प्रयोग गरेर मापनघुमाउरो अनुपात परीक्षणकिटहरू (TTR यन्त्रहरू) ले सामान्यतया ट्रान्सफर्मरहरूमा हुने हानिहरू समावेश गर्दछ, जसको परिणाम स्वरूप टर्नको भौतिक सङ्ख्याभन्दा भिन्न हुने टर्न अनुपातहरू हुन्छन्, तर निर्माताहरू र प्रयोगकर्ताहरूले अपेक्षित वास्तविक भोल्टेज अनुपातहरू, वा वास्तविक ट्रान्सफर्मर पावर ट्रान्सफर्मरको अनुपातलाई प्रतिबिम्बित गर्दछ।

Weshine

उत्पादन जानकारी
उत्पादनको नाम	टर्न रेसियो टेस्टको लागि टर्न रेसियो टेस्टर
मोडेल नम्बर	VS-6628	परीक्षण दायरा	०.९ ~ १००००
शुद्धता	०.२%	प्रमाणपत्रहरू	CE; EMC; LVD; ISO;
सामान्य आवेदन	परीक्षणहरू पालो अनुपात, चरण विस्थापन र ध्रुवता।
पहिचान गर्न मद्दत गर्दछ
आयामहरू	३४५ x २९५ x १७५ मिमी	वजन	५ किलो

चयनहरू

Weshine सँग 8 वर्षको अनुभव छ विशेष गरी विद्युतीय उपकरणहरूको पूर्ण दायरासँग सम्झौता गर्न। हाल, Weshine को लागि विभिन्न टर्न अनुपात परीक्षक आविष्कार गरेको छघुमाउरो अनुपात परीक्षणफारमको रूपमा देखाइएको रूपमा:

पालो अनुपात परीक्षणको लागि टर्न रेसियो टेस्टरको लागि जानकारी अर्डर गर्दै
बिरालो। छैन।	परीक्षण दायरा	शुद्धता	संकल्प	आयामहरू (मिमी)	वजन (के। जि)
VS-6628	0.9 देखि 10000 सम्म	०.२%	०.००१ मिनेट	३४५ x २९५ x १७५	5
VS-6629	0.9 देखि 10000 सम्म	०.१% (०.९ देखि ५००) ०.२% (५०० देखि ३०००) ०.३% (३००० देखि १००००)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 र माथिï¼1ï¼	३२५ x २२५ x १२५	3.8
VS-6630	0.9 देखि 10000 सम्म	०.१% (०.९ देखि २०००) ०.३% (२००० देखि १००००)	०.००१ मिनेट	३६० x २८० x १६०	6
VS-6628T	0.8 देखि 10000 सम्म	०.१% (०.८ देखि ३०००) ०.२% (३००० देखि १००००)	०.००१ मिनेट	320 x 240 x 130	3
VS-6628A	0.9 देखि 10000 सम्म	०.१% (०.९ देखि ५००) ०.२% (५०० देखि ३०००) ०.३% (३००० देखि १००००)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 र माथिï¼1ï¼	२४६ x १५६ x ६२	1.7

आपूर्ति श्रृंखला मुद्दाहरूमा आधारित: कृपया हालको मूल्य निर्धारण र नेतृत्व समयको लागि आफ्नो मनपर्ने अधिकृत वेशाइन वितरकलाई सम्पर्क गर्नुहोस्।

गुणस्तर प्रमाणपत्रहरू

हामी सधैं विश्वास गर्छौं कि हाम्रो कम्पनीको सबै सफलता प्रत्यक्ष रूपमा हामीले प्रदान गर्ने उत्पादनहरूको गुणस्तरसँग सम्बन्धित छ। को लागि अनुपात परीक्षक घुमाउँछघुमाउरो अनुपात परीक्षणISO9001, ISO14000:14001 दिशानिर्देशहरू र हाम्रो कडा गुणस्तर नियन्त्रण प्रणालीमा निर्दिष्ट उच्चतम गुणस्तर आवश्यकताहरू पूरा गर्नुहोस्।
