ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण

Weshine® ले CE प्रमाणपत्र, उच्च गुणस्तर र शुद्धताको साथ ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण परीक्षण गर्न टर्न रेसियो टेस्टर आविष्कार गर्‍यो, आविष्कार गरियो र राष्ट्रिय मापदण्ड अनुसार उत्पादन गरियो, पूर्ण विद्युत परीक्षण समाधान उपलब्ध छ। Weshine बाट ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण परीक्षणको लागि टर्न अनुपात परीक्षकको थप विवरणहरूको लागि हामीलाई सम्पर्क गर्नुहोस्!

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

Weshine® ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण परीक्षणको लागि अनुपात परीक्षक टर्न

ट्रान्सफर्मरको रूपान्तरण अनुपात प्राथमिक घुमाउरो घुमाउने संख्यालाई सेकेन्डरी विन्डिङको पालोको संख्याले भाग गर्दा बराबर हुन्छ। ट्रान्सफर्मर अनुपातले ट्रान्सफर्मरको वांछित कार्यसम्पादन र सेकेन्डरी विन्डिङले आवश्यक पर्ने भोल्टेज प्रदान गर्दछ।

यदि माध्यमिक भोल्टेज प्राथमिक भोल्टेज भन्दा कम हुनु आवश्यक छ भने - एक स्टेप-डाउन ट्रान्सफर्मर - माध्यमिक घुमाउरो प्राथमिक भन्दा कम घुमाउनुपर्छ र स्टेप-अप ट्रान्सफर्मरको विपरित; जब ट्रान्सफर्मरको अनुपातले भोल्टेज घटाउँछ, यसले वर्तमान र उल्टो बढाउँछ, त्यसैले, एक आदर्श ट्रान्सफर्मरको भोल्टेज र वर्तमान अनुपात सीधा रूपान्तरण अनुपातसँग सम्बन्धित छ।

दुर्भाग्यवश ट्रान्सफर्मरहरू सही छैनन्, वास्तविक ट्रान्सफर्मरमा भोल्टेज वा वर्तमान अनुपात ट्रान्सफर्मरको फलामको कोर (हिस्टेरेसिस र एडी करन्ट घाटा) र तामा जस्ता विभिन्न विद्युतीय हानिहरूको कारणले ट्रान्सफर्मरको भौतिक अनुपातसँग मेल खाँदैन। हानि (प्राथमिक र माध्यमिक windings को प्रतिरोध को कारण); तसर्थ, निर्माताहरूले पूर्ण लोडमा अधिकतम दक्षता, 95% माथि पावर रूपान्तरणको लागि यी हानिहरू कम गर्न ट्रान्सफर्मरहरू डिजाइन गर्ने प्रयास गर्छन्, यसरी ट्रान्सफर्मर भोल्टेज अनुपात/टर्न अनुपातबाट 5% भन्दा बढीको भिन्नता प्रदान गर्दैन।

वेशिनले नाप्नका लागि ट्रान्सफर्मर टर्न रेसियो टेस्ट वा टीटीआर टेस्टको आविष्कार गरेट्रान्सफर्मर भोल्टेज अनुपात परीक्षणर ट्रान्सफर्मरमा प्राथमिक मोड र सेकेन्डरी टर्नको सही अनुपात छ भनी पुष्टि गर्दछ। यस परीक्षणको सही प्रयोगले ट्याप चेन्जरको कार्यसम्पादन, छोटो मोड, खुला विन्डिङ, गलत घुमाउरो जडान र ट्रान्सफर्मर भित्रका अन्य त्रुटिहरू पहिचान गर्न मद्दत गर्न सक्छ। Weshine को TTR परीक्षकहरूको दायरा केही ट्रान्सफर्मर परीक्षणमा रहेका कठोर परिस्थितिहरूको सामना गर्न बलियो छ। दायराले परीक्षणलाई सरल बनाउन र गति बढाउन विभिन्न सुविधाहरू साथै 3 चरण TTR परीक्षकहरू र PT र CT TTR परीक्षकहरू समावेश गर्दछ।

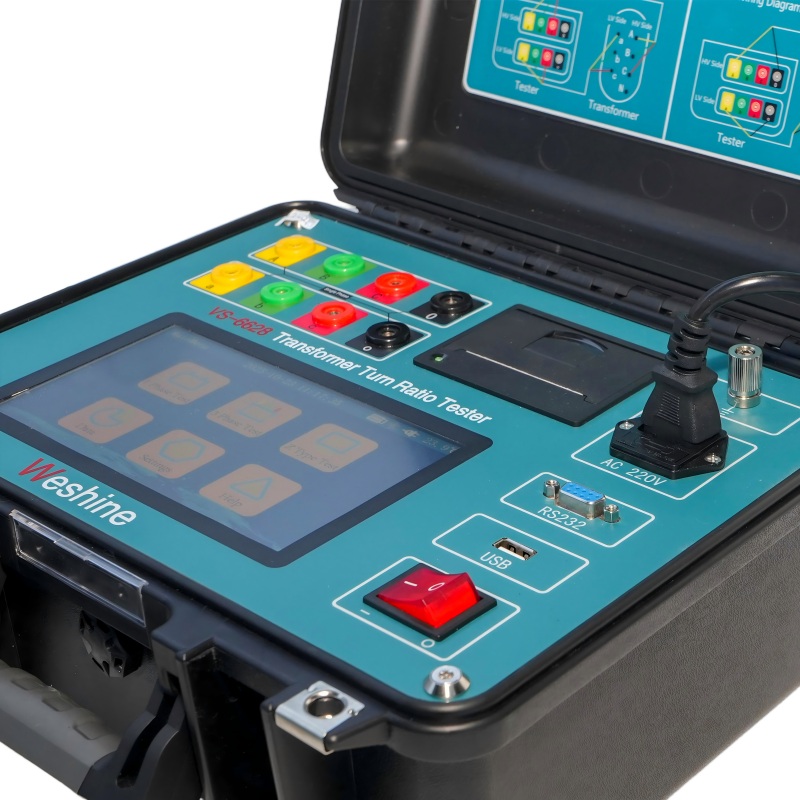

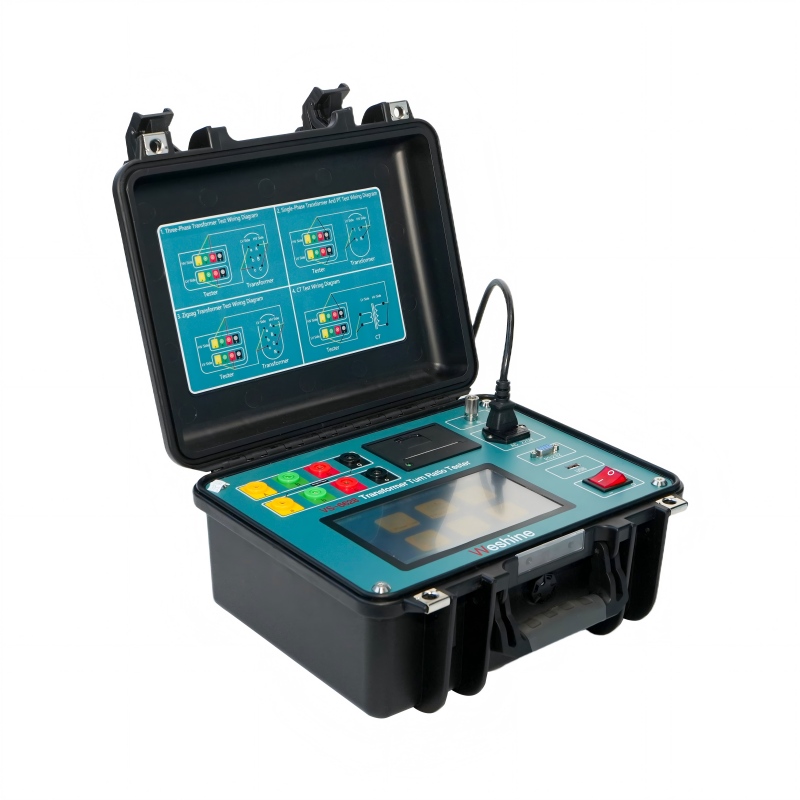

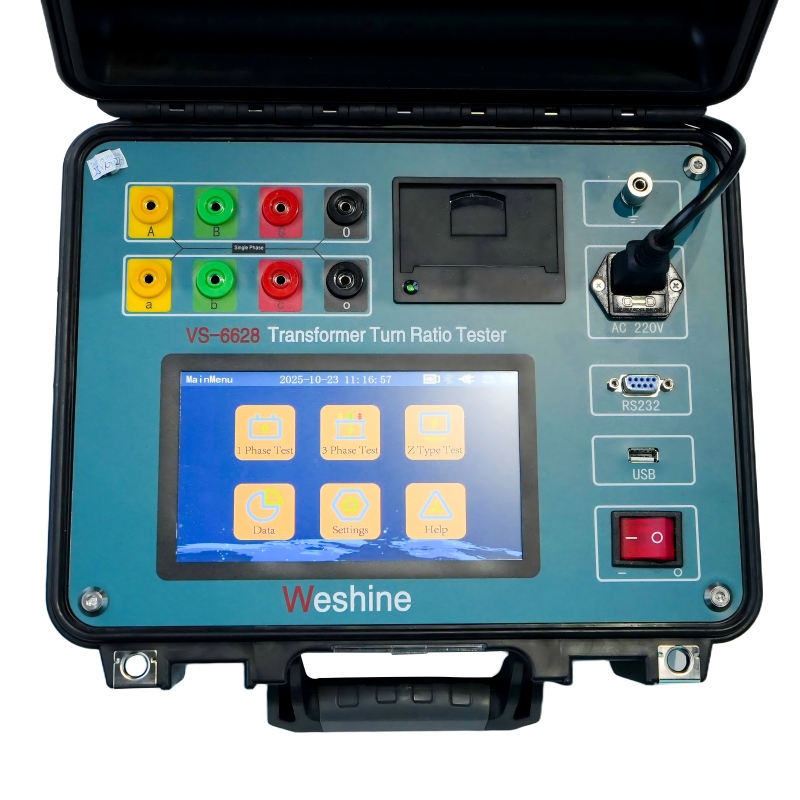

तीन-चरण ट्रान्सफर्मर टर्न रेसियो परीक्षण सेटहरूको VS-6628 श्रृंखला सबस्टेशन वा निर्माण वातावरणमा पावर, उपकरण, र वितरण ट्रान्सफर्मरहरूको टर्न अनुपात मापन गर्न डिजाइन गरिएको हो। कठोर र बलियो डिजाइनले यी उपकरणहरूलाई विभिन्न कठोर वातावरणमा प्रयोगको लागि उपयुक्त बनाउँछ। हाम्रो लीडहरू विशेष रूपमा चिसो मौसममा आवश्यक लचिलोपन प्रदान गर्न डिजाइन गरिएको हो।

तर ट्रान्सफर्मरहरूले आफ्नो जीवनकालमा विद्युतीय र मेकानिकल दुवै प्रकारका तनाव र परिवर्तनहरूको अधीनमा भएकाले, ट्रान्सफर्मर सेवामा राख्नु अघि र विभिन्न मर्मत तालिकाहरूमा ट्रान्सफर्मरको सही टर्न रेसियो जाँच गर्नुपर्छ, यहाँ ट्रान्सफर्मर टर्न रेसियो टेस्टर छ, त्यसैले, विभिन्न ट्रान्सफर्मर टर्न रेसियो प्रयोग गरेर मापन गरिएको टर्न रेसियोमा ट्रान्सफर्मरको सही टर्न रेसियो (प्रस्तुत ट्रान्सफर्मर टर्न रेसियो टेस्टर) समावेश छ। टर्न रेशियोमा परिणाम हुन्छ जुन पालोको भौतिक संख्या भन्दा फरक हुन्छ, तर निर्माताहरू र प्रयोगकर्ताहरू द्वारा अपेक्षित वास्तविक भोल्टेज अनुपात, वा वास्तविक ट्रान्सफर्मर पावर ट्रान्सफर्मरको अनुपातलाई प्रतिबिम्बित गर्दछ।

Weshine® ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण प्यारामिटर (विशिष्टता) परीक्षणको लागि अनुपात परीक्षक टर्न

उत्पादन जानकारी
उत्पादनको नाम	ट्रान्सफर्मर भोल्टेज अनुपात परीक्षण परीक्षणको लागि अनुपात परीक्षक घुमाउँछ
मोडेल नम्बर	VS-6628	परीक्षण दायरा	०.९ ~ १००००
शुद्धता	०.२%	प्रमाणपत्रहरू	CE; EMC; LVD; ISO;
सामान्य आवेदन	परीक्षणहरू पालो अनुपात, चरण विस्थापन र ध्रुवता।
पहिचान गर्न मद्दत गर्दछ	* छोटो कुण्डलहरू * खुला सर्किटहरू * गलत जडानहरू * स्टेप रेगुलेटर्स र ट्रान्सफर्मरहरूमा आन्तरिक त्रुटिहरू वा ट्याप-चेन्जर त्रुटिहरू
आयामहरू	३४५ x २९५ x १७५ मिमी	वजन	५ किलो

चयनहरू

Weshine सँग 8 वर्षको अनुभव छ विशेष गरी विद्युतीय उपकरणहरूको पूर्ण दायरासँग सम्झौता गर्न। हाल, Weshine परीक्षणको लागि विभिन्न मोड अनुपात परीक्षक आविष्कार गरेको छट्रान्सफर्मर भोल्टेज अनुपात परीक्षणफारमको रूपमा देखाइएको रूपमा:

परीक्षणको लागि टर्न रेसियो परीक्षकको लागि जानकारी अर्डर गर्दैट्रान्सफर्मर भोल्टेज अनुपात परीक्षण
बिरालो। छैन।	परीक्षण दायरा	शुद्धता	संकल्प	आयामहरू (मिमी)	वजन (किग्रा)
VS-6628	0.9 देखि 10000 सम्म	०.२%	०.००१ मिनेट	३४५ x २९५ x १७५	5
VS-6629	0.9 देखि 10000 सम्म	०.१% (०.९ देखि ५००) ०.२% (५०० देखि ३०००) ०.३% (३००० देखि १००००)	०.९–९.९९९९ (०.००१) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 र माथि (1)	३२५ x २२५ x १२५	3.8
VS-6630	0.9 देखि 10000 सम्म	०.१% (०.९ देखि २०००) ०.३% (२००० देखि १००००)	०.००१ मिनेट	३६० x २८० x १६०	6
VS-6628T	0.8 देखि 10000 सम्म	०.१% (०.८ देखि ३०००) ०.२% (३००० देखि १००००)	०.००१ मिनेट	320 x 240 x 130	3
VS-6628A	0.9 देखि 10000 सम्म	०.१% (०.९ देखि ५००) ०.२% (५०० देखि ३०००) ०.३% (३००० देखि १००००)	०.९–९.९९९९ (०.००१) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 र माथि (1)	२४६ x १५६ x ६२	1.7

आपूर्ति श्रृंखला मुद्दाहरूमा आधारित: कृपया हालको मूल्य निर्धारण र नेतृत्व समयको लागि आफ्नो मनपर्ने अधिकृत वेशाइन वितरकलाई सम्पर्क गर्नुहोस्।

गुणस्तर प्रमाणपत्रहरू

हामी सधैं विश्वास गर्छौं कि हाम्रो कम्पनीको सबै सफलता प्रत्यक्ष रूपमा हामीले प्रदान गर्ने उत्पादनहरूको गुणस्तरसँग सम्बन्धित छ। परीक्षणको लागि अनुपात परीक्षक घुमाउँछट्रान्सफर्मर भोल्टेज अनुपात परीक्षणISO9001, ISO14000:14001 दिशानिर्देशहरू र हाम्रो कडा गुणस्तर नियन्त्रण प्रणालीमा निर्दिष्ट उच्चतम गुणस्तर आवश्यकताहरू पूरा गर्नुहोस्।
