100kV आंशिक डिस्चार्ज फ्री AC Hipot परीक्षण प्रणाली

100kV आंशिक डिस्चार्ज फ्री एसी हिपोट परीक्षण प्रणाली एक पेशेवर उच्च-भोल्टेज परीक्षण समाधान हो जुन एसी प्रतिरोध भोल्टेज परीक्षण र ट्रान्सफर्मरहरू, स्विचगियर, इन्सुलेटरहरू, केबलहरू, बुशिंगहरू, GIS उपकरणहरू, र अन्य विद्युतीय उपकरणहरूको आंशिक डिस्चार्ज पत्ता लगाउनको लागि विकसित गरिएको छ।

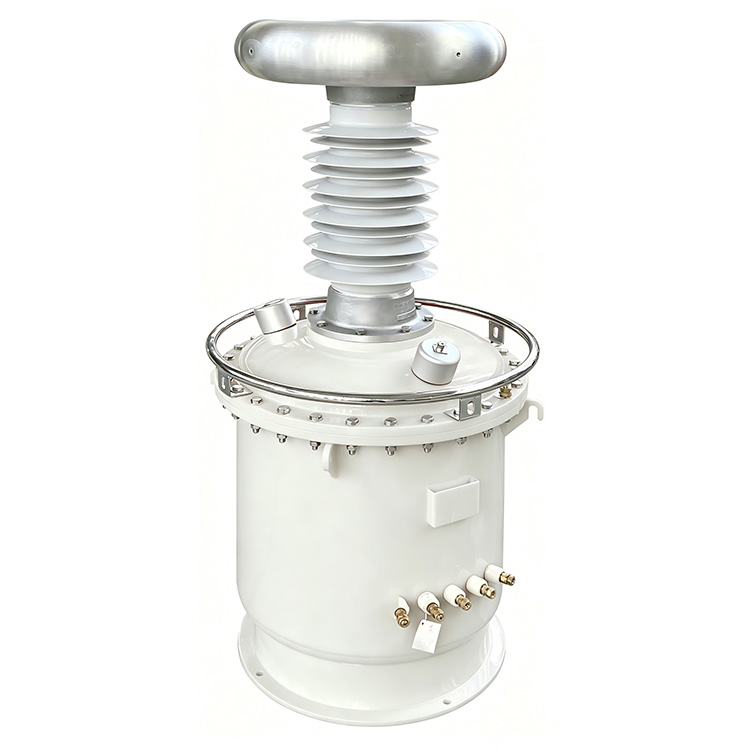

प्रणालीले परम्परागत तेलमा डुबेको संरचनाको सट्टा SF6 ग्यास-इन्सुलेट परीक्षण ट्रान्सफर्मर अपनाउँछ, तेल प्रदूषणको जोखिमलाई हटाएर उपकरणको वजनलाई २०% देखि ६०% सम्म घटाउँछ। यो ट्रान्सफर्मरले PD स्तर ≤3pC मा मार्दै उत्कृष्ट इन्सुलेशन र अल्ट्रा-कम आंशिक डिस्चार्जको गर्व गर्दछ। रेटेड भोल्टेजमा चल्दा पूर्ण प्रणालीले कुल आंशिक डिस्चार्ज 5pC भन्दा माथि राख्दैन।

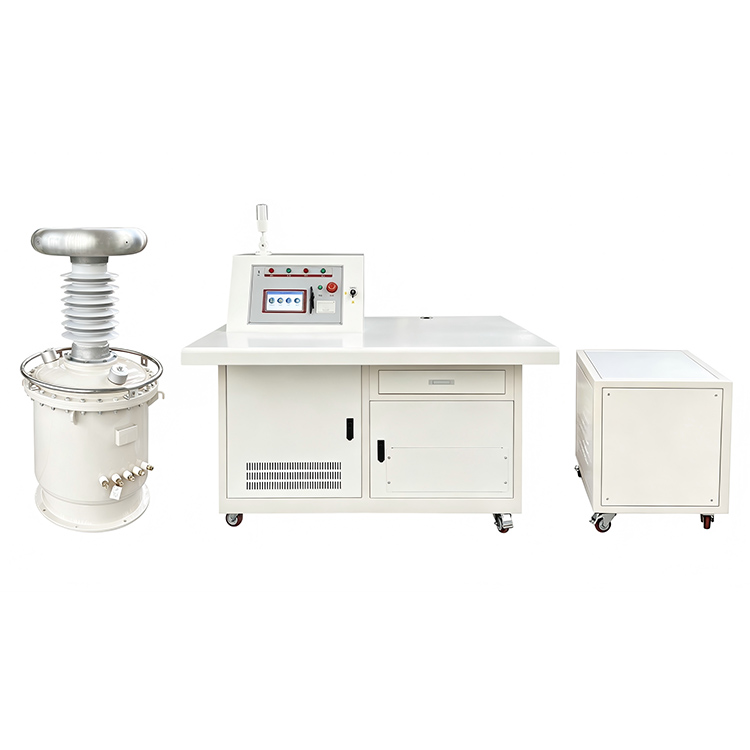

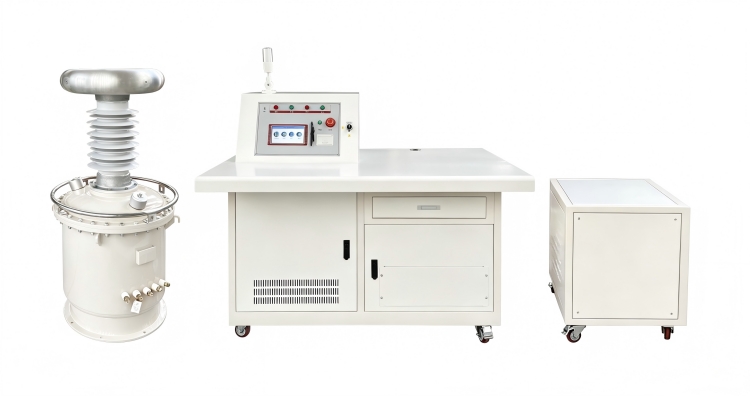

यो पूर्ण एकीकृत परीक्षण प्रणाली उच्च भोल्टेज परीक्षण ट्रान्सफर्मर, युग्मन क्यापेसिटर, उच्च भोल्टेज वर्तमान सीमित रिएक्टर, कम भोल्टेज क्षतिपूर्ति रिएक्टर, अलग ट्रान्सफर्मर, स्वचालित सञ्चालन कन्सोल साथै क्षतिपूर्ति क्याबिनेट संग भेला गरिएको छ। यसको निर्मित कम भोल्टेज क्षतिपूर्ति संरचना प्रभावकारी रूपमा इनपुट वर्तमान खपत अधिकतम 60% ले कम गर्न सक्छ, जसले ऊर्जा दक्षता लिफ्ट गर्न र दैनिक सञ्चालन खर्च कटौती गर्न मद्दत गर्दछ।

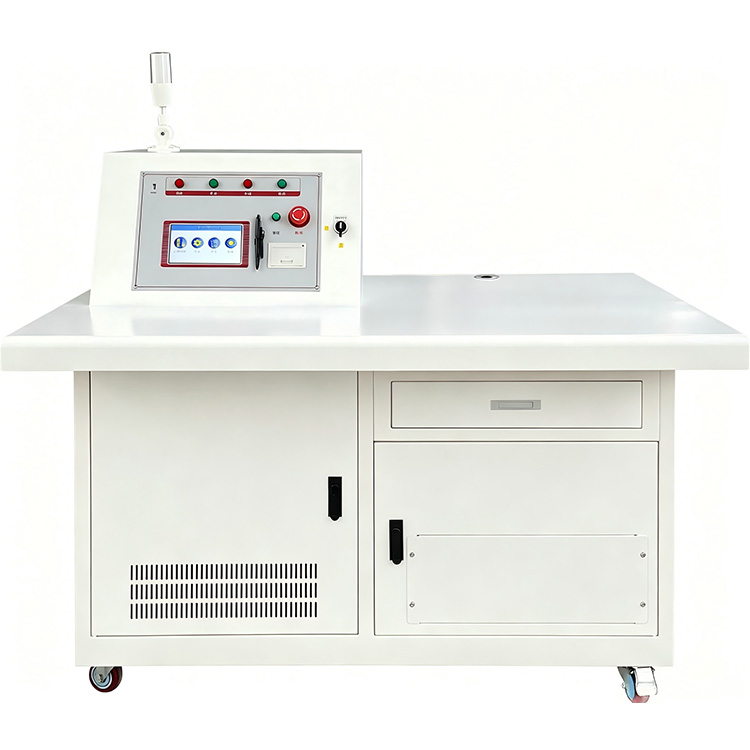

७-इन्च रङ टचस्क्रिन कन्ट्रोल कन्सोलसँग सुसज्जित, प्रणालीले स्वचालित र म्यानुअल परीक्षण मोडहरूलाई समर्थन गर्दछ। प्रयोगकर्ताहरूले स्वतन्त्र रूपमा पाँच भोल्टेज चरणहरू, भोल्टेज र्याम्प दरहरू, र परीक्षण अवधिहरू सामना गर्न कन्फिगर गर्न सक्छन्। स्वचालित परीक्षण कार्यहरूमा भोल्टेज र्‍याम्पिङ, क्षतिपूर्ति स्विचिङ, समय, भोल्टेज घटाउने, डाटा भण्डारण, र रिपोर्ट प्रिन्टिङ, परीक्षण दक्षता र दोहोरिने क्षमतामा ठूलो सुधार हुन्छ।

उच्च-भोल्टेज प्रयोगशालाहरू र क्षेत्र परीक्षण अनुप्रयोगहरूको लागि डिजाइन गरिएको, प्रणालीले 5% भन्दा कम तरंग विरूपण, कम सञ्चालन आवाज, र ओभरभोल्टेज र ओभरकरेन्ट अवस्थाहरू विरुद्ध विश्वसनीय सुरक्षाको साथ स्थिर साइनसाइडल आउटपुट प्रदान गर्दछ। स्केलेबल डिजाइनले उत्पादन श्रृंखला भित्रको समान प्रणालीहरूलाई अल्ट्रा-हाइ-भोल्टेज परीक्षण अनुप्रयोगहरूको लागि 1200kV सम्म भोल्टेज मूल्याङ्कनहरू प्राप्त गर्न अनुमति दिन्छ।

उत्पादन गाइड

प्रणाली कसरी काम गर्दछ

100kV आंशिक डिस्चार्ज फ्री AC Hipot परीक्षण प्रणालीले SF6 इन्सुलेटेड परीक्षण ट्रान्सफर्मर मार्फत स्थिर उच्च-भोल्टेज पावर फ्रिक्वेन्सी आउटपुट उत्पन्न गर्दछ। परीक्षणको क्रममा, युग्मन क्यापेसिटर र मापन सर्किटले आंशिक डिस्चार्ज गतिविधिलाई निरन्तर निगरानी गर्दछ जबकि स्वचालित नियन्त्रण प्रणालीले भोल्टेज र्‍याम्पिङ, होल्डिङ, र घटाउने प्रक्रियाहरू प्रबन्ध गर्दछ।

कम-भोल्टेज क्षतिपूर्ति रिएक्टरले आवश्यक इनपुट वर्तमान घटाउन काम गर्दछ, जसले राम्रो ऊर्जा दक्षता ल्याउँछ र जडान गरिएको बिजुली आपूर्तिको भारलाई कम गर्छ। सम्पूर्ण प्रणाली एकै साथ भोल्टेज परीक्षण र आंशिक डिस्चार्ज मापन सामना गर्न सक्षम छ, त्यसैले प्रयोगकर्ताहरूले उच्च-भोल्टेज उपकरणहरूको सबै प्रकारको इन्सुलेशन प्रदर्शनमा पूर्ण मूल्याङ्कन गर्न सक्छन्।

सुविधाहरू

1, SF6 ग्यास इन्सुलेटेड ट्रान्सफर्मर डिजाइन बिना तेल प्रदूषण

2, समग्र आंशिक डिस्चार्ज स्तर ≤5pC

3, ट्रान्सफर्मर आंशिक डिस्चार्ज स्तर ≤3pC

4, 100kV सम्म रेटेड आउटपुट भोल्टेज

5, प्रतिक्रियात्मक शक्ति क्षतिपूर्तिले स्रोत वर्तमान 60% सम्म घटाउँछ

6, स्वचालित र म्यानुअल परीक्षण मोडहरू

7, पाँच-चरण प्रोग्रामेबल भोल्टेज र समय सेटिङहरू

8, 0.5kV/s देखि 2.5kV/s सम्म समायोज्य भोल्टेज र्‍याम्प दर

9, स्वचालित क्षतिपूर्ति स्विचन र भोल्टेज विनियमन

10, ऐतिहासिक डेटा भण्डारण र मुद्रण कार्यहरू

11, उच्च परिशुद्धता भोल्टेज मापन

12, विरूपणको साथ स्थिर साइन-वेभ आउटपुट ≤5%

13, कम-शोर सञ्चालन ≤65dB

14, व्यापक overvoltage र overcurrent संरक्षण

15, आंशिक डिस्चार्ज र एसी भोल्टेज परीक्षणको लागि उपयुक्त

आवेदन क्षेत्रहरू

1, विद्युत उपयोगिता कम्पनीहरू

नियमित इन्सुलेशन परीक्षण र ट्रान्सफर्मर, स्विचगियर, GIS उपकरण, केबल र सबस्टेशन उपकरणको आंशिक डिस्चार्ज मूल्याङ्कनका लागि प्रयोग गरिन्छ।

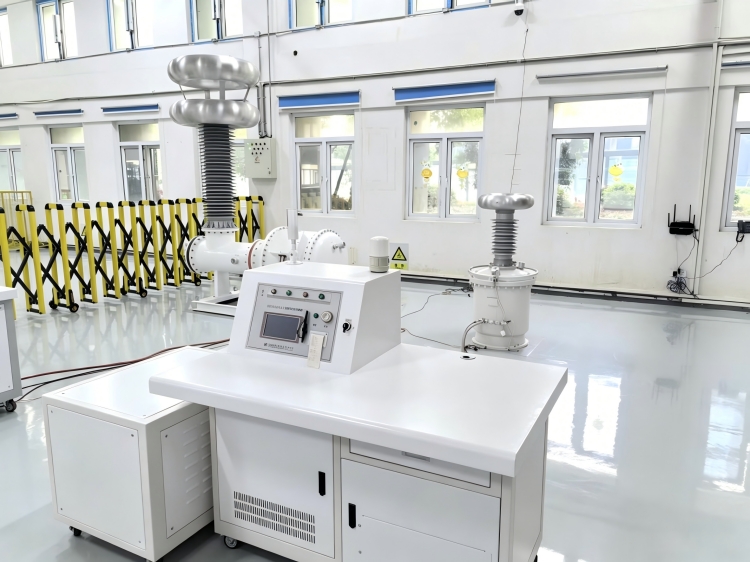

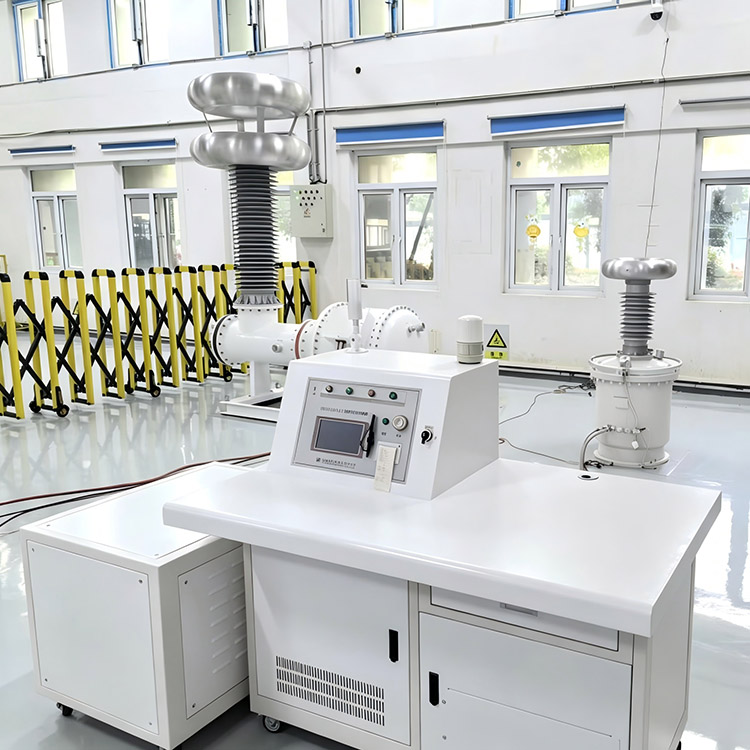

2, उच्च भोल्टेज प्रयोगशालाहरू

प्रकार परीक्षण, कारखाना स्वीकृति परीक्षण, र अल्ट्रा-कम आंशिक डिस्चार्ज प्रदर्शन आवश्यक अनुसन्धान परियोजनाहरूको लागि उपयुक्त।

3, ट्रान्सफर्मर निर्माताहरू

गुणस्तर नियन्त्रण, इन्सुलेशन प्रमाणिकरण, र शक्ति र वितरण ट्रान्सफर्मरको अन्तिम कारखाना परीक्षणको लागि प्रयोग गरिन्छ।

4, विश्वविद्यालय र अनुसन्धान संस्थानहरू

उच्च-भोल्टेज इन्जिनियरिङ् शिक्षा, इन्सुलेशन अनुसन्धान, र उन्नत विद्युतीय परीक्षण परियोजनाहरूलाई समर्थन गर्दछ।

5, औद्योगिक र खानी उद्यम

महत्वपूर्ण विद्युतीय उपकरणहरूको लागि रोकथाम मर्मत परीक्षण र इन्सुलेशन अवस्था मूल्याङ्कन प्रदान गर्दछ।

सामान्य परीक्षण वस्तुहरू

1, ट्रान्सफर्मर एसी विथस्ट्यान्ड भोल्टेज परीक्षण

2, GIS आंशिक डिस्चार्ज परीक्षण

3, उच्च भोल्टेज स्विचगियर परीक्षण

4, पावर केबल इन्सुलेशन परीक्षण

5, इन्सुलेटर र बुशिंग परीक्षण

6, विद्युतीय उपकरण कारखाना स्वीकृति परीक्षण

7, उच्च भोल्टेज प्रयोगशाला अनुसन्धान

8, रोकथाम मर्मत कार्यक्रम

Weshine फाइदाहरू

Weshine इलेक्ट्रिकले उच्च-भोल्टेज परीक्षण गियरका साथै आंशिक डिस्चार्ज मापन प्रणालीको विकास र निर्माणमा केन्द्रित छ। हाम्रो एसीले SF6 ग्यास इन्सुलेशनको साथ भोल्टेज परीक्षण इकाइहरूको सामना गर्दछ अत्यन्त कम आंशिक डिस्चार्ज आउटपुट, स्मार्ट स्वचालित सञ्चालन, पावर बचत क्षतिपूर्ति प्रविधि, र भरपर्दो सुरक्षा सुरक्षा मोड्युलहरू। ल्याब र साइटमा कार्य वातावरण दुवैमा कठोर परीक्षण कार्यहरू ह्यान्डल गर्न निर्मित, Weshine का सबै समाधानहरूले ग्राहकहरूलाई सटीक इन्सुलेशन प्रदर्शन जाँचहरू पूरा गर्न, प्रासंगिक उद्योग मापदण्डहरू पूरा गर्न, र तिनीहरूको उच्च-भोल्टेज उपकरणहरूको स्थिर दीर्घकालीन सञ्चालन कायम राख्न मद्दत गर्दछ।

हाम्रो 100kV आंशिक डिस्चार्ज फ्री AC Hipot परीक्षण प्रणालीले तपाईंको सबै उच्च-भोल्टेज इन्सुलेशन परीक्षण र आंशिक डिस्चार्ज निगरानी मागहरू पूरा गर्न सक्छ। अनुकूलित समाधानहरू, विस्तृत प्राविधिक डेटा र प्रतिस्पर्धी उद्धरणहरूको लागि कुनै पनि समय हाम्रो टोलीमा पुग्न स्वतन्त्र महसुस गर्नुहोस्।
