आंशिक डिस्चार्ज फ्री एसी विथस्ट्यान्ड भोल्टेज परीक्षण प्रणाली

उन्नत SF6 ग्यास-इन्सुलेट ट्रान्सफर्मर प्रविधिको प्रयोग गर्दै, आंशिक डिस्चार्ज फ्री एसी विथस्ट्यान्ड भोल्टेज परीक्षण प्रणालीले ≤5pC को समग्र आंशिक डिस्चार्ज स्तरको साथ स्थिर 250kV आउटपुट प्रदान गर्दछ। बौद्धिक स्वचालित नियन्त्रण, प्रतिक्रियाशील शक्ति क्षतिपूर्ति, कम-आवाज सञ्चालन, र व्यापक सुरक्षा कार्यहरू विशेषता, यो पावर उपयोगिताहरू, औद्योगिक उद्यमहरू, विश्वविद्यालयहरू, अनुसन्धान संस्थानहरू, र उच्च-भोल्टेज प्रयोगशालाहरूको लागि आदर्श हो।

पावर उद्योगहरूले इन्सुलेशन निरीक्षण र माइक्रो आंशिक डिस्चार्ज पत्ता लगाउनको लागि मापदण्डहरू बढाइरहेका हुनाले, यो परीक्षण इकाई बजारको मागहरू मिलाउन विकसित गरिएको छ। परम्परागत तेलले भरिएको परीक्षण ट्रान्सफर्मरहरूको विपरीत, SF6 इन्सुलेशनले तेल फैलिने र प्रदूषणको जोखिमहरू हटाउँछ, जबकि सजिलो यातायात र प्लेसमेन्टको लागि समग्र उपकरणको वजन 20% देखि 60% सम्म घटाउँछ।

यी सबै भरपर्दो प्रदर्शनहरू व्यावसायिक उत्पादन शक्तिद्वारा समर्थित छन्। Weshine® पावर प्रणाली स्वचालन उपकरणहरू र परीक्षण उपकरणहरूको अनुसन्धान र विकास, उत्पादन, बिक्री र सेवामा विशेषज्ञता हासिल गर्ने आधुनिक उच्च-प्रविधि कारखाना हो। उत्पादनहरू विश्वव्यापी रूपमा बेचिन्छन् र धेरै ग्राहकहरूबाट सकारात्मक प्रतिक्रिया प्राप्त भएको छ।

प्रदर्शन

आंशिक डिस्चार्ज फ्री एसी विथस्ट्यान्ड भोल्टेज परीक्षण प्रणालीले स्थिर 250kV आउटपुट कायम राख्न SF6 ग्यास इन्सुलेटेड ट्रान्सफर्मरहरू अपनाउँछ, पूर्ण-सेट आंशिक डिस्चार्जलाई ≤5pC मा सीमित गर्दै। बौद्धिक स्वचालित नियन्त्रण, प्रतिक्रियाशील शक्ति क्षतिपूर्ति, कम आवाज र बहु-तह सुरक्षा सुरक्षाले यसलाई पावर कारखाना, औद्योगिक ग्राहकहरू, विश्वविद्यालयहरू र अनुसन्धान प्रयोगशालाहरूको लागि व्यावहारिक विकल्प बनाउँछ।

सम्पूर्ण मेसिनको आंशिक डिस्चार्ज इन्डेक्स ≤5pC मा हिट हुन्छ, र निर्मित SF6 ट्रान्सफर्मरले मात्र मूल्याङ्कन भोल्टेज अन्तर्गत ≤3pC आंशिक डिस्चार्ज उत्पन्न गर्दछ। यस्तो उत्कृष्ट इन्सुलेशन प्रदर्शनले यसलाई आंशिक डिस्चार्ज निरीक्षण, कारखाना स्वीकृति जाँच, इन्सुलेशन प्रमाणिकरण र विभिन्न उच्च भोल्टेज अनुसन्धान कार्यहरूको लागि आदर्श बनाउँछ।

संरचना

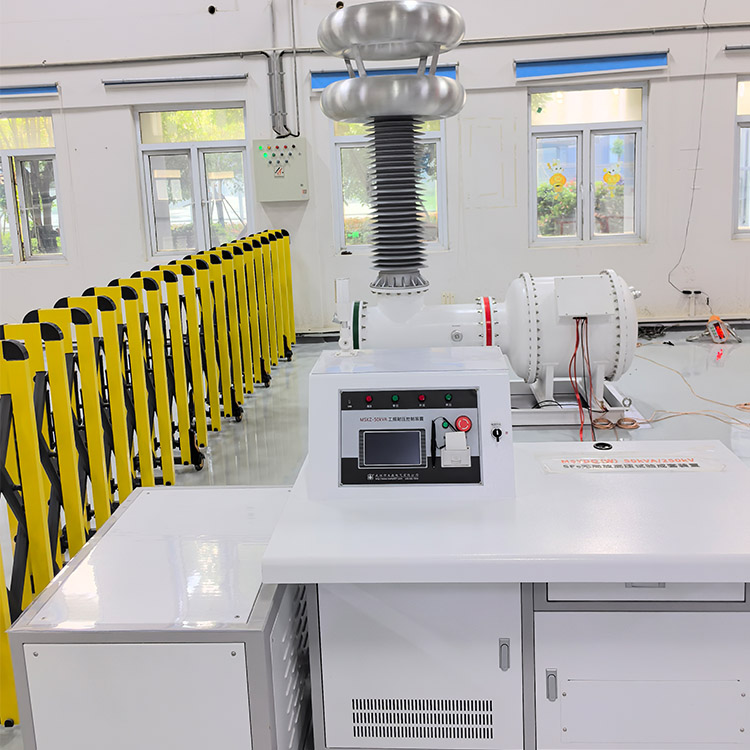

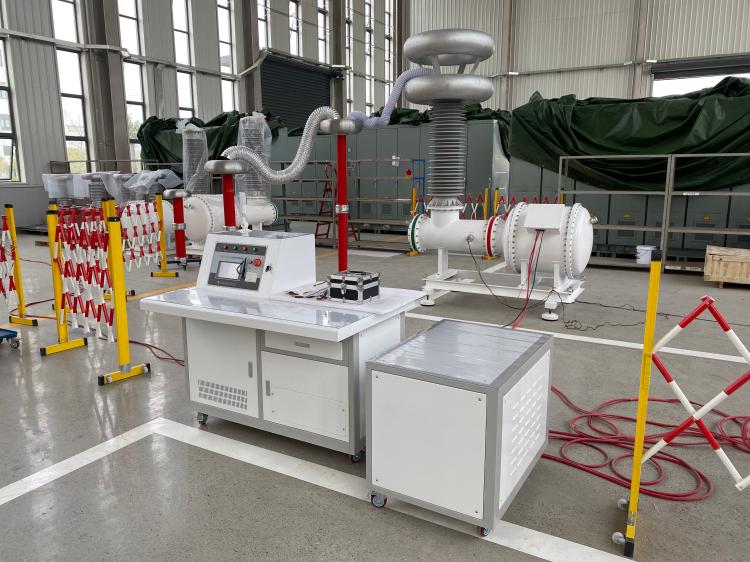

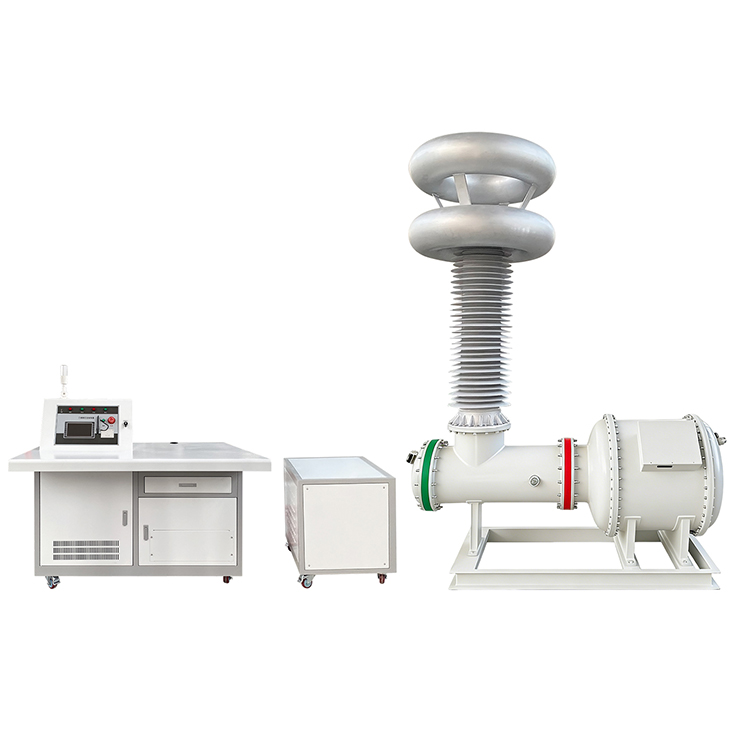

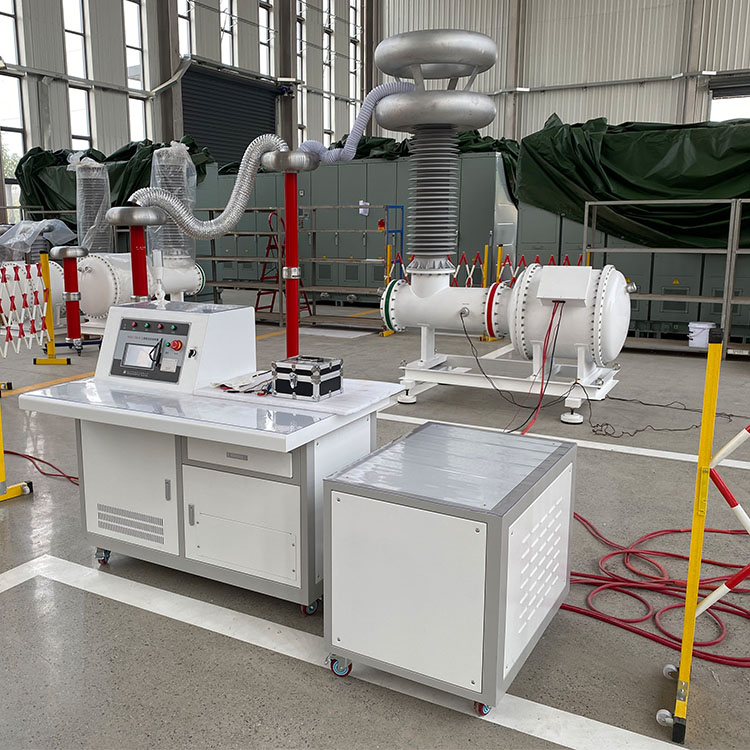

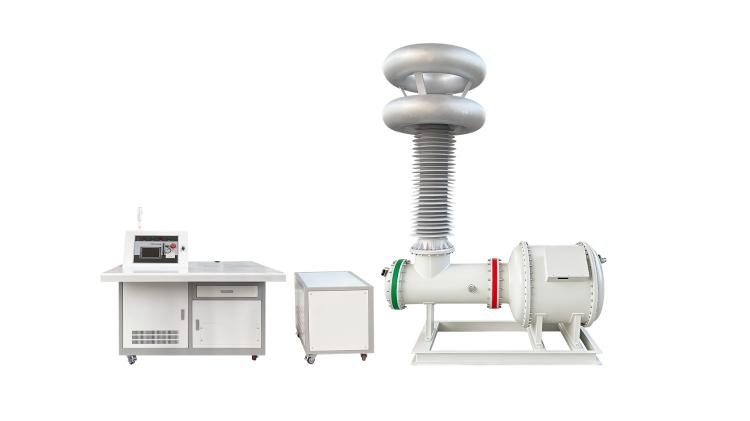

पूर्ण प्याकेजमा SF6 इन्सुलेटेड टेस्ट ट्रान्सफर्मर, कपलिङ क्यापेसिटर, उच्च भोल्टेज वर्तमान-सीमित रिएक्टर, कम भोल्टेज क्षतिपूर्ति रिएक्टर, आइसोलेशन ट्रान्सफर्मर र पूर्ण स्वचालित नियन्त्रण क्याबिनेट समावेश छ। कम भोल्टेज क्षतिपूर्ति टेक्नोलोजीले इनपुट पावर खपतलाई 60% सम्म घटाउँछ, जसले परीक्षण दक्षतालाई धेरै बढाउँछ र पावर आपूर्ति आवश्यकताहरू कम गर्छ।

नियन्त्रण

The Partial Discharge Free AC Withstand Voltage Test System is equipped with a 7-inch color touch screen control unit that supports both automatic and manual operation modes. अपरेटरहरूले पाँच अलग-अलग भोल्टेज खण्डहरू सेट गर्न, बढावा गति समायोजन गर्न र स्वतन्त्र रूपमा समय होल्ड गर्न सक्छन्। Automatic functions cover voltage lifting, compensation switching, timing, pressure relief after testing, data storage, record lookup and test report printing.

सुरक्षा

स्थिर र सुरक्षित सञ्चालनको ग्यारेन्टी गर्न, उपकरणले 5% भन्दा कम तरंग विरूपण र 65dB अन्तर्गत चलिरहेको आवाजको साथ चिकनी साइन वेभ भोल्टेज आउटपुट गर्दछ। ओभरभोल्टेज र ओभरकरेन्ट सुरक्षा संयन्त्रहरू पूर्ण रूपमा सुसज्जित छन्। यसको मोड्युलर फ्रेमवर्कले पछिको स्तरवृद्धिहरूलाई समर्थन गर्दछ, 1200kV सम्म अल्ट्रा-हाइ भोल्टेज परीक्षणको लागि विस्तार गर्न सकिने।

सुविधाहरू

1, SF6 ग्यास इन्सुलेटेड ट्रान्सफर्मर प्रविधि

2, कुनै वातावरणीय प्रदूषण बिना तेल-मुक्त डिजाइन

3, पूर्ण प्रणाली आंशिक निर्वहन स्तर ≤5pC

4, ट्रान्सफर्मर आंशिक डिस्चार्ज स्तर ≤3pC

5, 250kV सम्म रेटेड आउटपुट भोल्टेज

6, रेटेड क्षमता 50kVA

7, प्रतिक्रियात्मक शक्ति क्षतिपूर्तिले इनपुट वर्तमान 60% सम्म घटाउँछ

8, स्वचालित र म्यानुअल परीक्षण मोडहरू

9, पाँच-चरण प्रोग्रामेबल भोल्टेज र समय सेटिङहरू

10, समायोज्य भोल्टेज र्‍याम्प दर

11, बुद्धिमान भोल्टेज नियमन र क्षतिपूर्ति स्विचन

12, ऐतिहासिक डेटा भण्डारण र रिपोर्ट मुद्रण

13, विरूपण संग स्थिर साइन-वेभ आउटपुट ≤5%

14, कम सञ्चालन आवाज ≤65dB

15, उच्च भोल्टेज overvoltage सुरक्षा

16, टेल-करेन्ट ओभरकरेन्ट सुरक्षा

17, आंशिक डिस्चार्ज र एसी भोल्टेज परीक्षणको लागि उपयुक्त

अनुप्रयोगहरू

1, ट्रान्सफर्मर एसी विथस्ट्यान्ड भोल्टेज परीक्षण

2, GIS आंशिक डिस्चार्ज परीक्षण

3, स्विचगियर इन्सुलेशन परीक्षण

4, उच्च भोल्टेज केबल परीक्षण

5, बुशिंग परीक्षण

6, इन्सुलेटर परीक्षण

7, कारखाना स्वीकृति परीक्षण (FAT)

8, उच्च भोल्टेज प्रयोगशाला परीक्षण

9, विद्युतीय उपकरण प्रकार परीक्षण

10, रोकथाम मर्मत कार्यक्रम

Weshine फाइदाहरू

Weshine इलेक्ट्रिक उच्च भोल्टेज परीक्षण उपकरण र आंशिक डिस्चार्ज मापन प्रणाली को एक पेशेवर निर्माता हो। हाम्रो VS-W श्रृंखला आंशिक डिस्चार्ज फ्री एसी विदस्ट्यान्ड भोल्टेज परीक्षण प्रणालीहरूले उन्नत SF6 इन्सुलेशन टेक्नोलोजी, अल्ट्रा-लो आंशिक डिस्चार्ज प्रदर्शन, बौद्धिक स्वचालन, र भरपर्दो सुरक्षा सुरक्षा संयोजन गर्दछ। प्रयोगशाला र क्षेत्रीय अनुप्रयोगहरूको मागको लागि डिजाइन गरिएको, Weshine समाधानहरूले ग्राहकहरूलाई परीक्षणको शुद्धता सुधार गर्न, नियामक अनुपालन सुनिश्चित गर्न, र दीर्घकालीन उपकरणहरूको विश्वसनीयता बढाउन मद्दत गर्दछ।
