ट्रान्सफर्मरको ओपन सर्किट परीक्षण

Weshine® ट्रान्सफर्मरको ओपन सर्किट टेस्ट, ट्रान्सफर्मर LV सर्ट-सर्किट प्रतिबाधा परीक्षक बाह्य भोल्टेज नियामकको साथ प्रदान गरिएको छैन र प्राथमिक जडान मोड अपनाउछ। यसले तीन-चरण परीक्षण सुरु गर्छ र प्यारामिटर प्रविष्ट गर्दा स्वचालित रूपमा प्रतिबाधा त्रुटि प्रतिशत गणना गर्दछ र सहज परिणामहरू प्रदान गर्दछ। यो एक द्रुत परीक्षक हो जसले साइटमा ट्रान्सफर्मरहरूको घुमाउरो विकृति पत्ता लगाउँदछ।

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

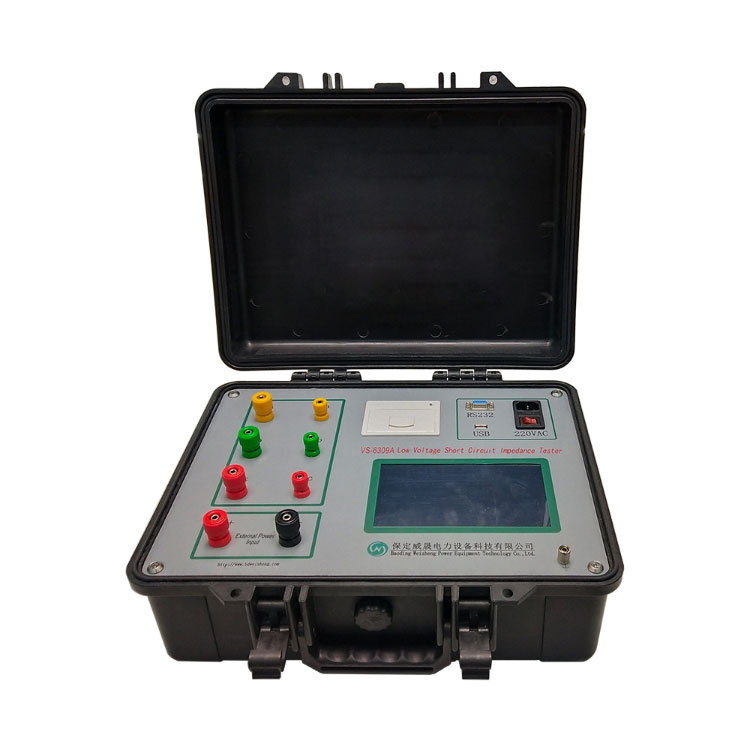

ट्रान्सफर्मर LV सर्ट-सर्किट प्रतिबाधा टेस्टरफरट्रान्सफर्मरको ओपन सर्किट परीक्षण

स्वचालित ट्रान्सफर्मर कम-भोल्टेजसर्ट-सर्किट प्रतिबाधा परीक्षकसँग दुईवटा परीक्षण शक्ति मोडेलहरू छन्:

1. आन्तरिक बिजुली आपूर्ति: तीन-चरण ट्रान्सफर्मर परीक्षण बाह्य भोल्टेजरेगुलेटर बिना एक तार संग पूरा गर्न सकिन्छ। परीक्षण सरल र साइटमा परीक्षणको लागि उपयुक्त छ।

2. बाह्य बिजुली आपूर्ति: इनडोर परीक्षणको लागि उपयुक्त भोल्टेज नियामक मार्फत परीक्षण शक्ति लागू गर्नुहोस्।

थ्री-फेज भोल्टेज, तीन-फेज-करेन्ट, तीन-चरण शक्ति, तीन-चरण सर्ट-सर्किट प्रतिबाधा (Zk), तीन-चरण सर्ट-सर्किट प्रतिक्रिया (Xk), तीन-चरण सर्ट-सर्किट इन्डक्टन्स (Lk), तीन- फेज सर्ट-सर्किट प्रतिबाधा भोल्टेज (Zke), र स्वचालित रूपमा मूल्याङ्कन गरिएको तापक्रममा रूपान्तरित ट्रान्सफर्मर गणना गर्नुहोस्, रेटेड वर्तमान इनपरसेन्ट प्रतिबाधा भोल्टेज, र नेमप्लेट प्रतिबाधाबाट प्रतिशत त्रुटि। यो तीन-चरण ट्रान्सफर्मरहरूको एकल-चरण दोषहरू जाँच गर्न प्रयोग गर्न सकिन्छ।

दट्रान्सफर्मरको ओपन सर्किट परीक्षणतीन एकल-चरण मापनको डेटा रेकर्ड गर्न सक्छ, र ट्रान्सफर्मरको विभिन्न जडानहरू अनुसार ट्रान्सफर्मरको प्रतिबाधा भोल्टेज र प्रतिबाधा भोल्टेज प्रतिशत त्रुटि गणना गर्न सक्छ। तीन एकल-चरण परीक्षणहरू पूरा भएपछि, तीन-चरण-सर्ट-सर्किट प्रतिबाधाको गणना परिणामहरू प्रदर्शन गर्न सकिन्छ। परीक्षण डेटाको तुलनात्मकता सुधार गर्न फ्रिक्वेन्सी सुधार, तापमान रूपान्तरण, र वर्तमान रूपान्तरणको साथ परीक्षण परिणामहरू स्वचालित रूपमा रूपान्तरित हुन्छन्। VS-6309B सँग नो-लोड र लोड परीक्षण कार्यहरू छन्।

Weshineट्रान्सफर्मरको ओपन सर्किट परीक्षणप्यारामिटर (विशिष्टता)

उत्पादन जानकारी
उत्पादनको नाम	ट्रान्सफर्मर सर्ट सर्किट प्रतिबाधा परीक्षणकर्ता
भोल्टेज दायरा	15V ~ 500V	हालको दायरा	०.५ ए ~ ५० ए
कार्यहरू	सर्ट सर्किट प्रतिबाधा परीक्षण, Zerosequence प्रतिबाधा परीक्षण, लोड परीक्षण, नो-लोड परीक्षण
सामान्य आवेदन	उच्च भोल्टेज पावर ट्रान्सफर्मर।
वजन	9.5 किलो	प्रमाणपत्रहरू	CE; EMC; LVD; ISO; IEC;
आयामहरू	405mm330mm180mm	मोडेल नम्बर	VS-6309 श्रृंखला

ट्रान्सफर्मरको ओपन सर्किट परीक्षणविशेषताहरु

1. एकल-चरण प्रतिबाधा, तीन-चरण प्रतिबाधा, शून्य-अनुक्रम प्रतिबाधा (तटस्थ बिन्दुको साथ तारा) मापन, नो-लोड परीक्षण प्रकार्य।

2. दुई पावर आपूर्ति मोडहरू: आन्तरिक पावर आपूर्ति र बाह्य एकल-चरण भोल्टेज नियामक।

3. भोल्टेज र वर्तमान परीक्षण दायरा चौडा छ र सटीक उच्च छ।

4. 7.0-इन्च टच स्क्रिनको साथ, सञ्चालन सरल छ।

5. निर्मित ठूलो क्षमता मेमोरी, हराउन सजिलो छैन, डाटा को 160 सेट बचत गर्न सक्छ।

6. निर्मित उच्च-गति माइक्रो थर्मल प्रिन्टर, जसले परीक्षण डेटा प्रिन्ट गर्न सक्छ।

7. निर्मित उच्च परिशुद्धता घडी, वास्तविक समय प्रदर्शन समय।

8. यू डिस्क भण्डारण प्रकार्य संग।
