ट्रान्सफर्मरको खुला र सर्ट सर्किट परीक्षण

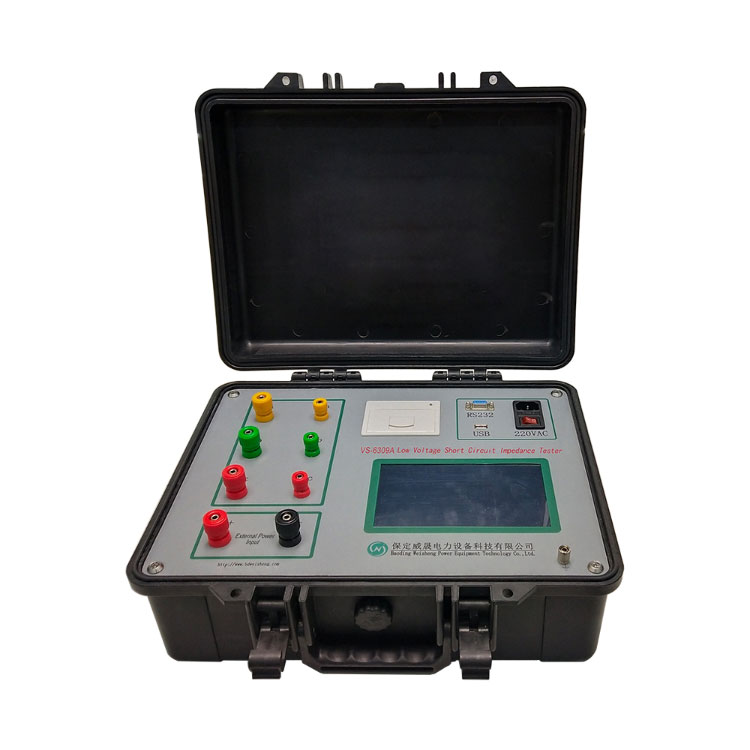

Weshine® ट्रान्सफर्मरको ओपन र सर्ट सर्किट परीक्षण, ट्रान्सफर्मर LV सर्ट-सर्किट प्रतिबाधा परीक्षक बाह्य भोल्टेज नियामकको साथ प्रदान गरिएको छैन र प्राथमिक जडान मोड अपनाउछ। यसले तीन-चरण परीक्षण सुरु गर्छ र प्यारामिटर प्रविष्ट गर्दा स्वचालित रूपमा प्रतिबाधा त्रुटि प्रतिशत गणना गर्दछ र सहज परिणामहरू प्रदान गर्दछ। यो एक द्रुत परीक्षक हो जसले साइटमा ट्रान्सफर्मरहरूको घुमाउरो विकृति पत्ता लगाउँदछ।

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

ट्रान्सफर्मर LV सर्ट-सर्किट प्रतिबाधा टेस्टरफरट्रान्सफर्मरको खुला र सर्ट सर्किट परीक्षण

स्वचालित ट्रान्सफर्मर कम-भोल्टेजसर्ट-सर्किट प्रतिबाधा परीक्षकसँग दुईवटा परीक्षण शक्ति मोडेलहरू छन्:

1. आन्तरिक बिजुली आपूर्ति: तीन-चरण ट्रान्सफर्मर परीक्षण बाह्य भोल्टेजरेगुलेटर बिना एक तार संग पूरा गर्न सकिन्छ। परीक्षण सरल र साइटमा परीक्षणको लागि उपयुक्त छ।

2. बाह्य बिजुली आपूर्ति: इनडोर परीक्षणको लागि उपयुक्त भोल्टेज नियामक मार्फत परीक्षण शक्ति लागू गर्नुहोस्।

थ्री-फेज भोल्टेज, तीन-फेज-करेन्ट, तीन-चरण शक्ति, तीन-चरण सर्ट-सर्किट प्रतिबाधा (Zk), तीन-चरण सर्ट-सर्किट प्रतिक्रिया (Xk), तीन-चरण सर्ट-सर्किट इन्डक्टन्स (Lk), तीन- फेज सर्ट-सर्किट प्रतिबाधा भोल्टेज (Zke), र स्वचालित रूपमा मूल्याङ्कन गरिएको तापक्रममा रूपान्तरित ट्रान्सफर्मर गणना गर्नुहोस्, रेटेड वर्तमान इनपरसेन्ट प्रतिबाधा भोल्टेज, र नेमप्लेट प्रतिबाधाबाट प्रतिशत त्रुटि। यो तीन-चरण ट्रान्सफर्मरहरूको एकल-चरण दोषहरू जाँच गर्न प्रयोग गर्न सकिन्छ।

दट्रान्सफर्मरको खुला र सर्ट सर्किट परीक्षणतीन एकल-चरण मापनको डेटा रेकर्ड गर्न सक्छ, र ट्रान्सफर्मरको विभिन्न जडानहरू अनुसार ट्रान्सफर्मरको प्रतिबाधा भोल्टेज र प्रतिबाधा भोल्टेज प्रतिशत त्रुटि गणना गर्न सक्छ। तीन एकल-चरण परीक्षणहरू पूरा भएपछि, तीन-चरण-सर्ट-सर्किट प्रतिबाधाको गणना परिणामहरू प्रदर्शन गर्न सकिन्छ। परीक्षण डेटाको तुलनात्मकता सुधार गर्न फ्रिक्वेन्सी सुधार, तापमान रूपान्तरण, र वर्तमान रूपान्तरणको साथ परीक्षण परिणामहरू स्वचालित रूपमा रूपान्तरित हुन्छन्। VS-6309B सँग नो-लोड र लोड परीक्षण कार्यहरू छन्।

Weshineट्रान्सफर्मरको खुला र सर्ट सर्किट परीक्षणप्यारामिटर (विशिष्टता)

उत्पादन जानकारी
उत्पादनको नाम	ट्रान्सफर्मर सर्ट सर्किट प्रतिबाधा परीक्षणकर्ता
भोल्टेज दायरा	15V ~ 500V	हालको दायरा	०.५ ए ~ ५० ए
कार्यहरू	सर्ट सर्किट प्रतिबाधा परीक्षण, Zerosequence प्रतिबाधा परीक्षण, लोड परीक्षण, नो-लोड परीक्षण
सामान्य आवेदन	उच्च भोल्टेज पावर ट्रान्सफर्मर।
वजन	9.5 किलो	प्रमाणपत्रहरू	CE; EMC; LVD; ISO; IEC;
आयामहरू	405mm330mm180mm	मोडेल नम्बर	VS-6309 श्रृंखला

ट्रान्सफर्मरको खुला र सर्ट सर्किट परीक्षणविशेषताहरु

1. एकल-चरण प्रतिबाधा, तीन-चरण प्रतिबाधा, शून्य-अनुक्रम प्रतिबाधा (तटस्थ बिन्दुको साथ तारा) मापन, नो-लोड परीक्षण प्रकार्य।

2. दुई पावर आपूर्ति मोडहरू: आन्तरिक पावर आपूर्ति र बाह्य एकल-चरण भोल्टेज नियामक।

3. भोल्टेज र वर्तमान परीक्षण दायरा चौडा छ र सटीक उच्च छ।

4. 7.0-इन्च टच स्क्रिनको साथ, सञ्चालन सरल छ।

5. निर्मित ठूलो क्षमता मेमोरी, हराउन सजिलो छैन, डाटा को 160 सेट बचत गर्न सक्छ।

6. निर्मित उच्च-गति माइक्रो थर्मल प्रिन्टर, जसले परीक्षण डेटा प्रिन्ट गर्न सक्छ।

7. निर्मित उच्च परिशुद्धता घडी, वास्तविक समय प्रदर्शन समय।

8. यू डिस्क भण्डारण प्रकार्य संग।

गुणस्तर प्रमाणपत्रहरू

हामी सधैं विश्वास गर्छौं कि हाम्रो कम्पनीको सबै सफलता प्रत्यक्ष रूपमा हामीले प्रदान गर्ने उत्पादनहरूको गुणस्तरसँग सम्बन्धित छ। ट्रान्सफर्मरको OpenCircuit परीक्षण ISO9001, ISO14000:14001 दिशानिर्देशहरू र हाम्रो कडा गुणस्तर नियन्त्रण प्रणालीमा निर्दिष्ट उच्चतम गुणस्तर आवश्यकताहरू पूरा गर्दछ।
