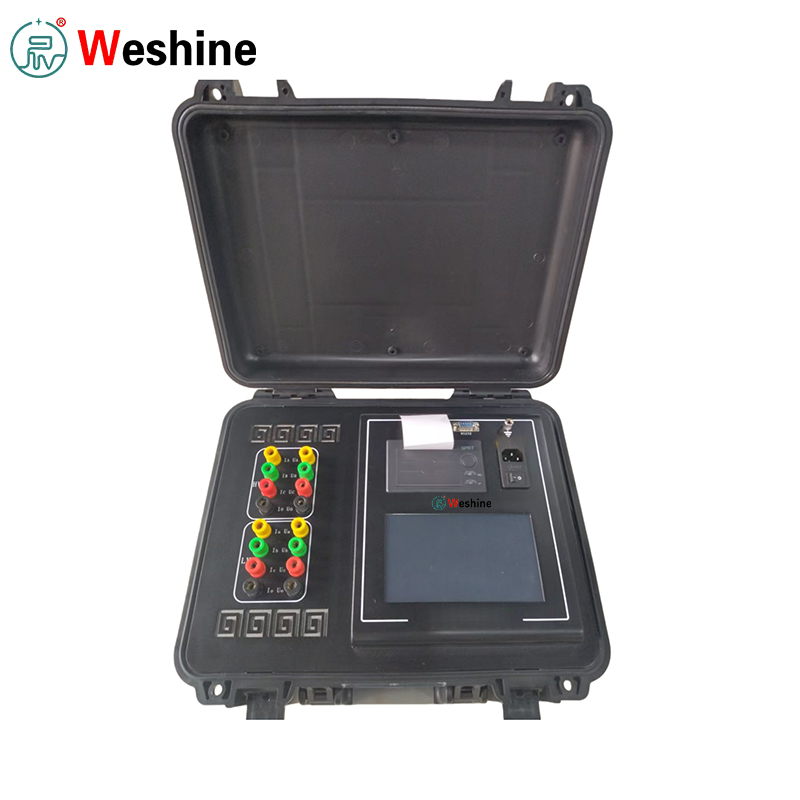

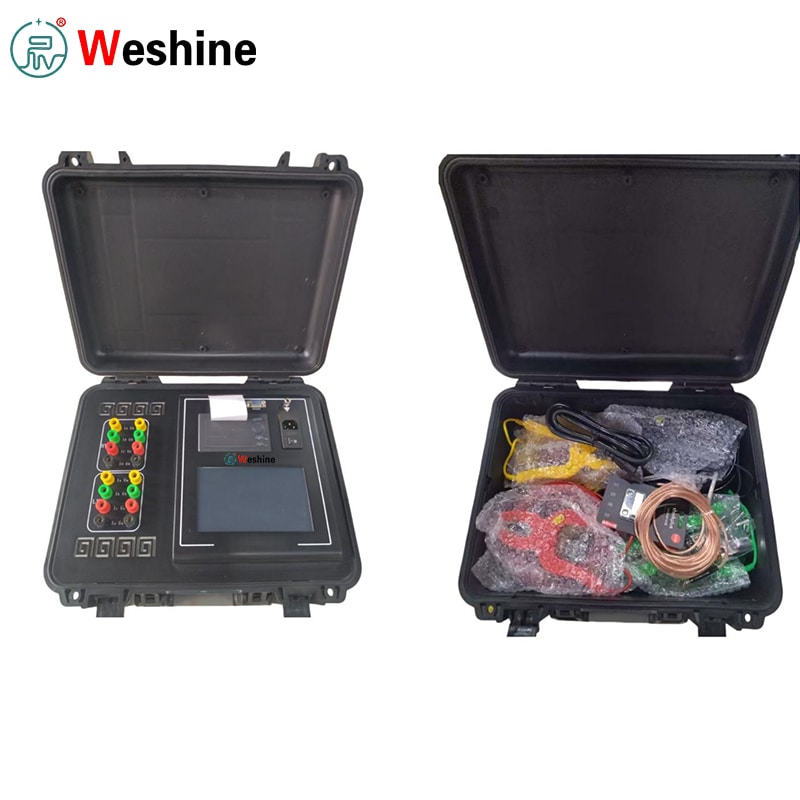

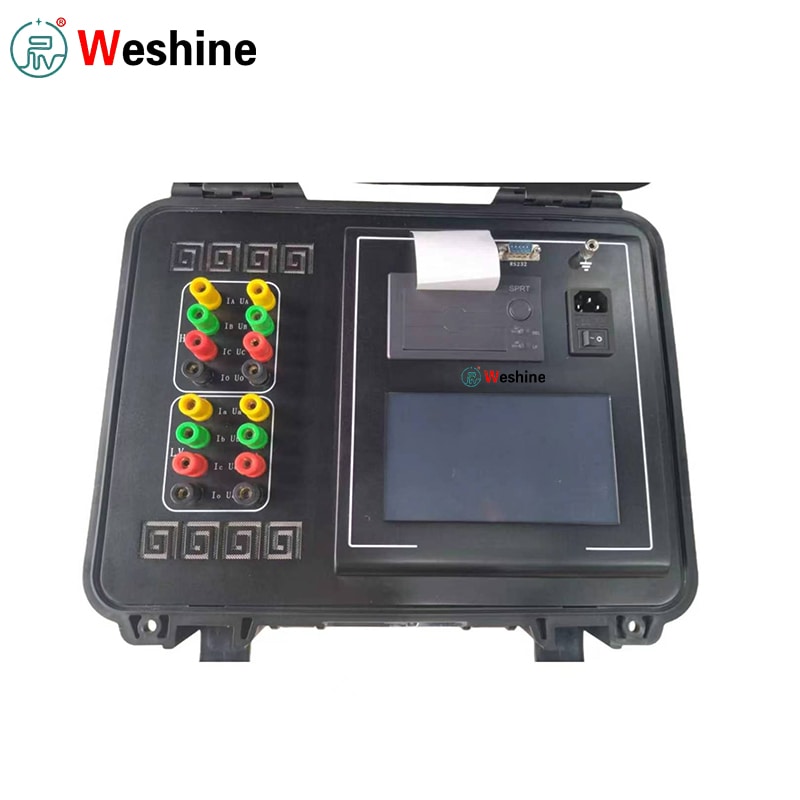

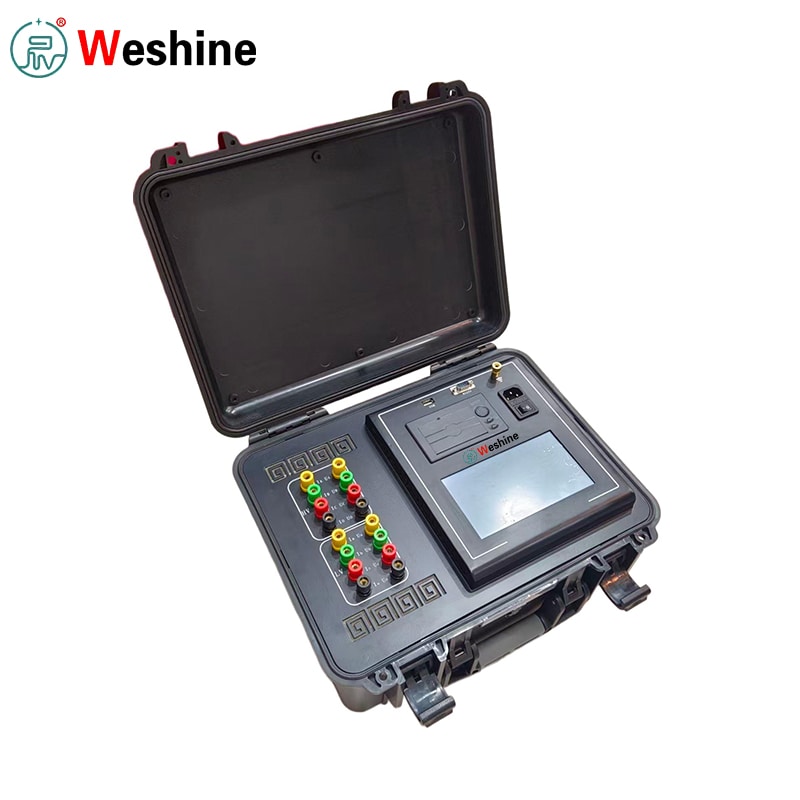

ट्रान्सफर्मर DC प्रतिरोध र टर्न अनुपात 2 मा 1 परीक्षक

चीनको व्यावसायिक निर्माता वेशिनले उच्च गुणस्तरको ट्रान्सफर्मर डीसी रेसिस्टेन्स एन्ड टर्न रेसियो २ इन १ टेस्टर प्रदान गर्दछ, जसले पावर ट्रान्सफर्मरका लागि दुईवटा कोर प्रमाणिकरण प्रक्रियाहरू गर्दछ: वाइन्डिङ डीसी रेसिस्टेन्स टेस्ट र टर्न रेसियो टेस्ट।

● डीसी प्रतिरोध जाँच:कमजोर सम्पर्क बिन्दुहरू, घुमाउरो आन्तरिक दोषहरू, ट्याप-चेन्जर खराबीहरू, ढीलो जडानहरू र असंतुलित चरण-देखि-चरण प्रतिरोध।

● टर्न अनुपात परीक्षण:वास्तविक ट्रान्सफर्मर अनुपात, ट्याप स्थिति र भेक्टर समूह मिलान नेमप्लेट र डिजाइन विशिष्टताहरू प्रमाणित गर्दछ।

एकल उपकरण भित्र दुवै महत्वपूर्ण परीक्षण कार्यहरू एकीकृत गर्दछ। फिल्ड चालक दलहरूले अब दुई अलग-अलग परीक्षकहरू ढुवानी गर्न आवश्यक छैन। एक पटक उच्च-भोल्टेज र कम-भोल्टेज परीक्षण लिडहरू जोडिए पछि, धेरै परीक्षण वस्तुहरू दोहोर्याइएको तार परिवर्तनहरू बिना पूरा गर्न सकिन्छ।

डीसी प्रतिरोध मापन

DC प्रतिरोध मापनको लागि, इकाईले स्वचालित चुम्बकीकरणको साथ तीन-चरण एक साथ परीक्षण सक्षम गर्दछ।

● तटस्थ बिन्दुको साथ तारा-कन्फिगर गरिएको विन्डिङहरूका लागि, A0, B0 र C0 चरण प्रतिरोधहरू समग्र परीक्षण चक्रहरू छोटो बनाउन एकसाथ क्याप्चर गर्न सकिन्छ।

● आन्तरिक डेल्टा जडानहरूसँग तीन-चरण पाँच-अंग ट्रान्सफर्मरहरू परीक्षण गर्दा, निर्मित स्वचालित उत्तेजना मोडले कम-भोल्टेज पक्षहरूमा परीक्षण दक्षतालाई बढाउँछ।

परीक्षण परिणाम र सुरक्षा

उच्च-भोल्टेज, मध्यम-भोल्टेज र कम-भोल्टेज windings को लागि परीक्षण परिणामहरू प्रत्यक्ष साइटमा प्रदर्शित र छाप्न सकिन्छ।

● स्वचालित रूपमा तीन-चरण प्रतिरोध असंतुलन गणना गर्दछ।

● आउटपुट प्रतिरोधी रिडिङहरू मूल्याङ्कन गरिएको तापक्रममा रूपान्तरित।

● पूर्ण, अडिट-तयार ट्रान्सफर्मर परीक्षण रेकर्डहरू प्रदान गर्दछ।

● DC प्रतिरोध डिस्चार्ज र परीक्षण नेतृत्व ह्यान्डलिङको समयमा व्यापक ब्याक-EMF सुरक्षा सुरक्षा अपरेटरहरू।

घुमाउरो अनुपात मापन

टर्न रेसियो मापनमा, ट्रान्सफर्मर डीसी रेसिस्टेन्स र टर्न रेसियो २ इन १ टेस्टरले दुवै सिंगल-फेज र स्वचालित थ्री-फेज घुमाउरो परीक्षणहरूलाई समर्थन गर्दछ।

● अपरेटरहरूले सम्बन्धित ट्रान्सफर्मर जडान समूह चयन गर्छन्।

● AB, BC र CA चरणहरूमा अनुपात मान, अनुपात त्रुटि र जडान-समूह मापदण्डहरू मापन गर्दछ।

● एकल-चरण टर्न अनुपात मापन लगभग 15 सेकेन्ड मा समाप्त हुन सक्छ आधिकारिक म्यानुअल मा दस्तावेज रूपमा।

सञ्चालन र डाटा व्यवस्थापन

प्रयोगकर्ता अन्तरक्रिया द्विभाषी चिनियाँ-अंग्रेजी अन-स्क्रिन प्रम्प्टहरूको साथ 7-इन्च रङ टच LCD मा चल्छ।

● परीक्षण रिपोर्टहरू इम्बेडेड माइक्रो प्रिन्टर मार्फत तुरुन्तै उत्पन्न गर्न सकिन्छ।

● सबै डेटासेटहरू USB फ्ल्याश ड्राइभहरूमा बचत गर्न सकिन्छ र परीक्षण मिति र ट्रान्सफर्मर सिरियल नम्बरद्वारा व्यवस्थित गर्न सकिन्छ।

● हार्डवेयर संचार विकल्पहरूले पृथक RS232, ब्लुटुथ र आन्तरिक RS485 बस इन्टरफेसहरू कभर गर्दछ।

प्राविधिक प्यारामिटरहरू

उत्पादन गाइड

१ टेस्टरमा ट्रान्सफर्मर डीसी रेजिस्टेन्स र टर्न रेसियो २ सञ्चालन गर्नु अघि, लक्ष्य ट्रान्सफर्मर पूर्ण रूपमा डि-एनर्जाइज गरिएको, सुरक्षित रूपमा डिस्चार्ज गरिएको र राम्ररी माटो भएको निश्चित गर्नुहोस्। कुनै पनि परीक्षण क्लिपहरू संलग्न गर्नु अघि सधैं उपकरण सुरक्षात्मक अर्थ टर्मिनल जडान गर्नुहोस्।

DC प्रतिरोध परीक्षणको लागि, उच्च-भोल्टेज र कम-भोल्टेज वर्तमान-सम्भावित क्लिपहरू सम्बन्धित ट्रान्सफर्मर बुशिङहरूमा संलग्न गर्नुहोस्। दुई घुमाउरो ट्रान्सफर्मरहरूका लागि, तार टर्मिनलहरू A, B, C, O र a, b, c, o निम्न तारिङ योजनाहरू। एकल-फेज ट्रान्सफर्मरहरूको लागि, रेखाचित्र अनुसार सान्दर्भिक उच्च-साइड र लो-साइड टर्मिनलहरू जडान गर्नुहोस्। AC 220 V आपूर्तिको साथ परीक्षकमा पावर। ट्रान्सफर्मर ID, घुमाउरो सामग्री, परीक्षण मोड, हालको दायरा, घुमाउरो प्यारामिटरहरू र तापमान रूपान्तरण सेटिङहरू इनपुट गर्न टच-स्क्रिन मेनुहरू मार्फत नेभिगेट गर्नुहोस्, त्यसपछि DC प्रतिरोध वा टर्न अनुपात मापन सुरु गर्नुहोस्।

पालो अनुपात परीक्षणहरू चलाउँदा, सही अनुपात, त्रुटि र भेक्टर-समूह आउटपुटहरू सुनिश्चित गर्न सही जडान समूह र ट्याप-चेन्जर जानकारी चयन गर्नुहोस्। यदि रिभर्स-पोलारिटी जडान, सर्ट-सर्किट अवस्था वा तारिङ त्रुटि पत्ता लाग्यो भने, तुरुन्तै परीक्षण रोक्नुहोस् र काम पुन: सुरु गर्नु अघि सबै परीक्षण लीडहरू निरीक्षण गर्नुहोस्। परीक्षण पूरा भएपछि, स्क्रिनमा पढाइहरूको समीक्षा गर्नुहोस्। आवश्यक पर्दा हार्ड-कपी रिपोर्टहरू छाप्नुहोस्, आन्तरिक रूपमा रेकर्डहरू भण्डार गर्नुहोस् वा पछि रिपोर्ट संकलनको लागि USB फ्ल्याश ड्राइभमा डेटासेटहरू निर्यात गर्नुहोस्।

सुविधाहरू

1, ट्रान्सफर्मर DC प्रतिरोध र एक उपकरण मा अनुपात परीक्षण टर्न समर्थन गर्दछ।

2, तीन-चरण डीसी प्रतिरोध एक साथ मापन गर्दछ।

3, ट्रान्सफर्मर अनुपात, अनुपात त्रुटि, र भेक्टर समूह मापन गर्दछ।

4, DC प्रतिरोध परीक्षणको लागि स्वचालित चुम्बकीकरण प्रदान गर्दछ।

5, आन्तरिक रूपमा डेल्टा-जडित तीन-चरण पाँच-अंग ट्रान्सफर्मरहरूको लागि स्वचालित उत्तेजना विधि प्रदान गर्दछ।

6, स्वचालित रूपमा तीन-चरण प्रतिरोध असंतुलन गणना गर्दछ।

7, उच्च-भोल्टेज, मध्यम-भोल्टेज, र कम-भोल्टेज घुमाउरो परीक्षण डेटा प्रदर्शन र प्रिन्ट गर्दछ।

8, मूल्याङ्कन गरिएको तापमानमा रूपान्तरित प्रतिरोध मानहरू गणना गर्दछ।

9, एकल-चरण र तीन-चरण ट्रान्सफर्मर अनुपात मापन समर्थन गर्दछ।

10, अनुपात परीक्षणको क्रममा उच्च-भोल्टेज र कम-भोल्टेज रिभर्स जडान पत्ता लगाउँदछ।

11, अनुपात परीक्षणको क्रममा ट्रान्सफर्मर सर्ट-सर्किट र अन्तर-टर्न सर्ट-सर्किट अवस्थाहरू पत्ता लगाउँदछ।

12, व्यापक ब्याक EMF सुरक्षा समावेश गर्दछ।

13, 7 इन्च रङ टच-स्क्रिन सञ्चालन प्रदान गर्दछ।

14, क्षेत्र परीक्षण रिपोर्टहरूको लागि निर्मित माइक्रो प्रिन्टर समावेश गर्दछ।

15, बाह्य डाटा ब्याकअपको लागि USB भण्डारण समर्थन गर्दछ।

16, पृथक RS232 संचार र ब्लुटुथ संचार प्रदान गर्दछ।

17, चिनियाँ र अंग्रेजी मेनु प्रम्प्टहरू समावेश गर्दछ।

आवेदन परिदृश्यहरू

ट्रान्सफर्मर डीसी रेसिस्टेन्स एण्ड टर्न रेसियो २ इन १ टेस्टरले ट्रान्सफर्मर निर्माताहरूलाई विन्डिङ DC प्रतिरोध, फेज असन्तुलन, टर्न-रेसियो त्रुटि र भेक्टर समूहको प्रि-शिपमेन्ट प्रमाणीकरणको लागि सेवा दिन्छ। एउटा एकल इकाईले दुई अनिवार्य कारखाना-परीक्षण आवश्यकताहरू पूरा गर्दछ र उत्पादन टोलीहरूको लागि उपकरण तयारी र परीक्षण कागजात कार्यप्रवाहलाई सरल बनाउँछ।

पावर युटिलिटीहरू र सबस्टेशन अपरेटरहरूको लागि, यो डायग्नोस्टिक परीक्षक नयाँ-इकाई स्थापना, ह्यान्ड-ओभर स्वीकृति, अनुसूचित मर्मत र त्रुटि समस्या निवारणमा लागू हुन्छ। घुमाउरो प्रतिरोध डेटाले सम्भावित ट्याप-चेन्जर सम्पर्क पहिरन र असामान्य चरण प्रतिरोध विचलनलाई उजागर गर्दछ; टर्न-रेसियो परिणामहरूले ट्याप स्थिति र जडान-समूह शुद्धता प्रमाणित गर्दछ।

ट्रान्सफर्मर मर्मत कार्यशालाहरूमा, प्राविधिकहरूले रिवाइन्डिङ, सुख्खा उपचार वा ट्याप-चेन्जर ओभरहाल पछि घुमाउने स्थितिको मूल्याङ्कन गर्न यो परीक्षकमा भर पर्छन्। पूर्व-मरम्मत र पोस्ट-मरम्मत प्रतिरोध र टर्न-रेसियो डेटासेटहरू ट्रान्सफर्मरहरू स्वीकार्य अपरेटिङ अवस्थामा फर्किएको प्रमाणित गर्न तुलना गर्न सकिन्छ।

फिल्ड कमिसनिङ दलहरूका लागि, सबै-इन-वन डिजाइनले साइटहरूमा ढुवानी गरिएका परीक्षण उपकरणहरूको मात्रा घटाउँछ। बिल्ट-इन प्रिन्टिङ, USB अभिलेख र ट्रान्सफर्मर-आईडी-आधारित डेटा क्रमबद्धले परियोजना स्वीकृति कागजातहरू र अन्तिम-ग्राहक डेलिभरेबलहरूको लागि राम्रो-संरचित रेकर्डहरू उत्पन्न गर्दछ।

अनुप्रयोगहरू

ट्रान्सफर्मर DC प्रतिरोध र टर्न अनुपात 2-in-1 TTR परीक्षकलाई ट्रान्सफर्मर OEMs, पावर युटिलिटी अपरेटरहरू, सबस्टेशन मर्मत टोलीहरू, विद्युतीय कमिसनिङ ठेकेदारहरू, ट्रान्सफर्मर मर्मत कार्यशालाहरू, औद्योगिक पावर विभागहरू र उच्च-भोल्टेज परीक्षण सेवा प्रदायकहरूले व्यापक रूपमा अपनाएका छन्।

सामान्य परीक्षण विषयहरूमा पावर ट्रान्सफर्मरहरू, वितरण ट्रान्सफर्मरहरू, एकल-फेज र तीन-फेज ट्रान्सफर्मरहरू, दुई-वाउन्डिङ र थ्री-वाइन्डिङ ट्रान्सफर्मरहरू, तारा-जडित विन्डिङहरू, डेल्टा-जडित विन्डिङहरू, अन-लोड ट्याप-चेन्जिङ ट्रान्सफर्मरहरू, विद्युतीय ट्रान्सफर्मरहरू र अन्य इन्डक्टहरू समावेश छन्। कम प्रतिरोधी घाउ उपकरण।

विदेशी SEO र B2B सोर्सिङका लागि साझा उद्योग खोज उपनाम: ट्रान्सफर्मर डायग्नोस्टिक परीक्षक, DC घुमावदार प्रतिरोध परीक्षक, ट्रान्सफर्मर टर्न रेसियो परीक्षक, ट्रान्सफर्मर TTR परीक्षक, ट्रान्सफर्मर अनुपात र घुमाउरो प्रतिरोध परीक्षक, ट्रान्सफर्मर भेक्टर समूह परीक्षक, ट्रान्सफर्मर मर्मत परीक्षण उपकरण।

ग्राहक मामला

एक ट्रान्सफर्मर मर्मत ठेकेदारलाई सबस्टेशन पावर-आउटेज विन्डोजको समयमा उच्च दक्षता वितरण-ट्रान्सफर्मर परीक्षण चाहिन्छ। पहिले तिनीहरूको फिल्ड चालक दलले अलग DC प्रतिरोध परीक्षक र टर्न-रेसियो परीक्षकहरू सञ्चालन गर्थे, जसले बारम्बार दोहोर्याइएको तार परिवर्तनहरू र प्रत्येक ट्रान्सफर्मर एकाइको लागि विच्छेदन रेकर्ड-किपिङ ल्यायो।

ट्रान्सफर्मर DC रेसिस्टेन्स र टर्न रेसियो 2 लाई 1 टेस्टर सबै-इन-वन परीक्षकमा प्रयोग गरेर, दुबै घुमाउरो DC प्रतिरोध र टर्न-रेसियो र भेक्टर-समूह परीक्षणहरू एउटै उपकरणबाट पूरा गर्न सकिन्छ। उचित अर्थिङ र सीसा स्थापना पछि, प्राविधिकहरूले तीन-चरण घुमाउरो प्रतिरोध रिडिङहरू क्याप्चर गर्छन्, चरण सन्तुलन मूल्याङ्कन गर्छन्, त्यसपछि परीक्षण केबलहरू रि-राउट नगरी टर्न-रेसियो र भेक्टर-समूह जाँचहरूमा अगाडि बढ्छन्।

एक मर्मत कार्यको समयमा, DC प्रतिरोध आउटपुटले विशिष्ट ट्याप स्थिति अन्तर्गत असामान्य चरण विचलनलाई फ्ल्याग गर्यो। टोलीले त्यसपछि ट्याप सेटिङ र जडान समूह क्रस-चेक गर्न एकीकृत TTR प्रकार्यको प्रयोग गर्‍यो, ट्याप-चेन्जर सम्पर्कको कारणलाई स्थानीयकरण गर्दै। मुद्रित हार्ड प्रतिलिपिहरू र USB-बचत डिजिटल रेकर्डहरू सीधा आधिकारिक मर्मत रिपोर्टहरूमा संलग्न गरियो।

यस संयुक्त परीक्षकलाई अपनाउँदा साइटमा सेटअप श्रम घण्टा घट्यो, सुधारिएको क्रस-परीक्षण डेटा स्थिरता र क्षेत्र-सेवा प्राविधिकहरूका लागि समग्र ट्रान्सफर्मर निरीक्षण कार्यप्रवाहहरू सुचारु भयो।

FAQ

Q1: यो परीक्षक के को लागी प्रयोग गरिन्छ?

A1: यसले ट्रान्सफर्मर घुमाउरो अनुपात र भेक्टर समूह प्रमाणीकरणको साथमा ट्रान्सफर्मर घुमाउने DC प्रतिरोध मापन गर्दछ।

Q2: के यो परीक्षकले एकै समयमा तीन-चरण प्रतिरोध परीक्षण गर्न सक्छ?

A2: हो। यसले 10 A, 5 A र 1 A चयन गर्न मिल्ने वर्तमान दायराहरू प्रदान गर्दै, एक साथ तीन-चरण DC प्रतिरोध परीक्षणलाई समर्थन गर्दछ।

Q3: अधिकतम DC प्रतिरोध परीक्षण वर्तमान के हो?

A3: व्यक्तिगत-चरण DC प्रतिरोध परीक्षणको लागि, अधिकतम परीक्षण वर्तमान 20 A पुग्छ।

Q4: DC प्रतिरोध मापन सटीकता के हो?

A4: आधिकारिक म्यानुअलले 0.1 μΩ पढ्ने रिजोल्युसनको साथ कक्षा 0.2 मापन सटीकता निर्दिष्ट गर्दछ।

Q5: ट्रान्सफर्मर अनुपात मापन दायरा के हो?

A5: टर्न-रेसियो मापन दायराले 1 देखि 10000 सम्म कभर गर्दछ।

Q6: यसले ट्रान्सफर्मर भेक्टर समूह मापन गर्न सक्छ?

A6: हो। यसले प्रयोगकर्ता कागजातमा सूचीबद्ध YY, YD, DD र DY सहित साझा कन्फिगरेसनहरूलाई समर्थन गर्दै ट्रान्सफर्मर जडान समूहहरू पहिचान गर्दछ।

Q7: अनुपात परीक्षण कति छिटो छ?

A7: उत्पादन म्यानुअल अनुसार, एकल-चरण टर्न-रेसियो परीक्षण लगभग 15 सेकेन्ड भित्र पूरा हुन सक्छ।

Q8: के यसले डाटा मुद्रण र निर्यात समर्थन गर्दछ?

A8: हो। यो परीक्षक इम्बेडेड माइक्रो प्रिन्टर र बाह्य परीक्षण परिणाम संग्रहको लागि USB भण्डारणको साथ आउँछ।

Q9: कुन संचार इन्टरफेसहरू समावेश छन्?

A9: हार्डवेयर इन्टरफेसहरूले पृथक RS232, ब्लुटुथ र आन्तरिक RS485 बस संचार समावेश गर्दछ।

Q10: कुन सुरक्षा सुरक्षाहरू समावेश छन्?

A10: सुरक्षा संयन्त्रहरूले DC-प्रतिरोध परीक्षणको लागि ब्याक-EMF सुरक्षा, उच्च-लो-भोल्टेज रिभर्स-कनेक्सन पत्ता लगाउने, साथै अनुपात मापनको क्रममा छोटो-सर्किट र अन्तर-टर्न-गल्ती अलार्म समावेश गर्दछ।

Weshine फाइदाहरू

Weshine इलेक्ट्रिकले व्यावसायिक ट्रान्सफर्मर परीक्षण उपकरणहरू र उपयोगिताहरू, ट्रान्सफर्मर निर्माताहरू, सबस्टेशनहरू, क्षेत्र ठेकेदारहरू, मर्मत कार्यशालाहरू र औद्योगिक मर्मत टोलीहरूका लागि विद्युत निदान उपकरणहरू आपूर्ति गर्दछ।

यस परीक्षक ट्रान्सफर्मर DC प्रतिरोध र टर्न अनुपात 2-in-1 TTR परीक्षकको लागि, Weshine ले विश्वव्यापी ग्राहकहरूलाई मोडेल छनोट परामर्श, व्यावहारिक परीक्षण-विधि मार्गदर्शन, प्राविधिक प्यारामिटर पुष्टि, परियोजना-तयार कागजातहरू र बिक्री पछिको सेवा पूरा गर्दछ।

ट्रान्सफर्मर परीक्षणले DC-प्रतिरोध मापन पछि त्रुटि-रहित तारहरू, स्थिर कम-प्रतिरोध अधिग्रहण, सही अनुपात प्रमाणीकरण र कडा खतरा नियन्त्रणको माग गर्दछ। यो परीक्षकले एक हार्डवेयर एकाइमा दुई अपरिहार्य ट्रान्सफर्मर निरीक्षण कार्यप्रवाहहरू समेकित गर्दछ, टच-स्क्रिन सञ्चालन, स्वचालित गणना, अन-साइट मुद्रण, बहु-मोड डेटा भण्डारण र विविध संचार क्षमताहरूसँग सुसज्जित।
