डिजिटल इन्सुलेशन मीटर

Weshine® ले CE प्रमाणपत्र, उच्च गुणस्तर र शुद्धताको साथ डिजिटल इन्सुलेशन मिटर आविष्कार गर्‍यो, आविष्कार गरी राष्ट्रिय मापदण्ड अनुसार उत्पादन गरियो, पूर्ण विद्युत परीक्षण समाधान उपलब्ध छ। Weshine बाट डिजिटल इन्सुलेशन मिटरको थप विवरणहरूको लागि हामीलाई सम्पर्क गर्नुहोस्!

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

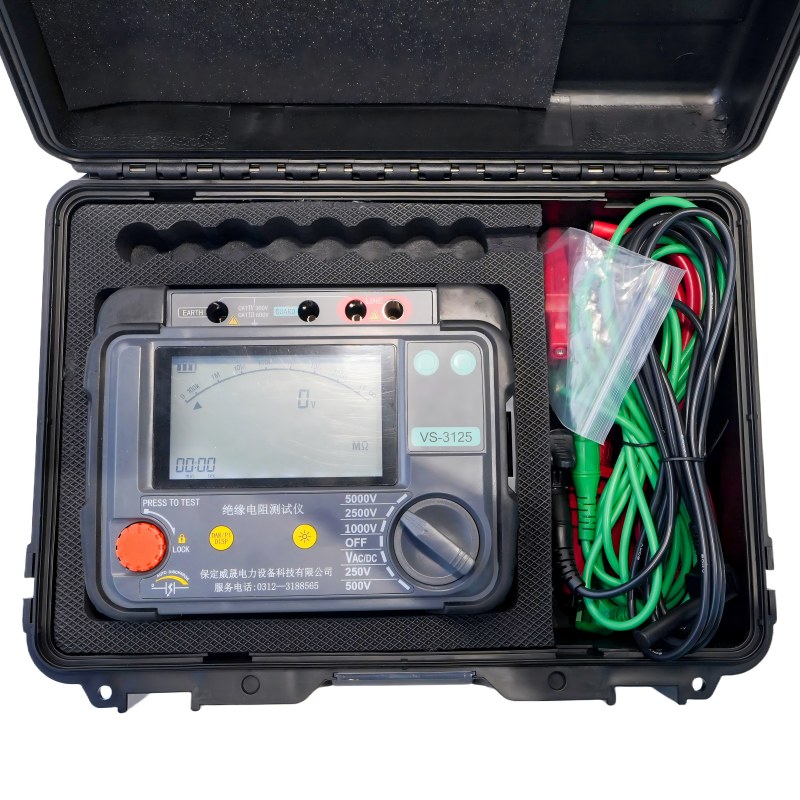

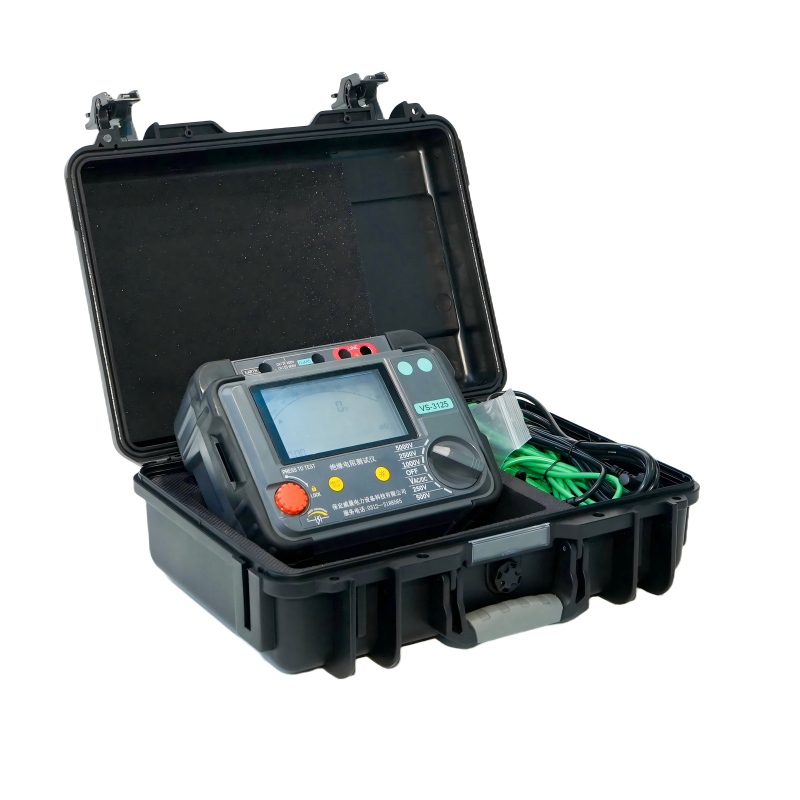

Weshineडिजिटल इन्सुलेशन मीटरडिजिटल र एनालग आर्क डिस्प्लेको साथ, केबलहरूको मर्मत र सर्भिसिङमा उच्च भोल्टेज इन्सुलेशन प्रतिरोध परीक्षणको लागि डिजाइन गरिएको, प्लान्ट मेसिनरी, ट्रान्सफर्मर, स्विचगियर र औद्योगिक अनुप्रयोगहरू घुमाउने।

DC इन्सुलेशन परीक्षणहरू 250 V, 500 V, 1000 V, 2500 V, 5000 V मा गरिन्छ। इन्सुलेशन प्रतिरोध मापन दायरा 100 k Î© देखि 1000 G Î© हो। परीक्षण अन्तर्गत क्यापेसिटिव सर्किटहरूको लागि स्वचालित डिस्चार्ज प्रदान गरिएको छ र क्षय भोल्टेज प्रदर्शन गरिएको छ।

गार्ड टर्मिनललाई सतह चुहावटका प्रभावहरूलाई कम गर्न प्रयोग गर्न सकिन्छ र यसैले इन्सुलेशन प्रतिरोध परीक्षणहरू गर्दा गलत मापनहरू।

क्यापेसिटिव परीक्षण वस्तुहरूको लागि इन्स्ट्रुमेन्टले आन्तरिक प्रतिरोधक मार्फत स्वतः डिस्चार्ज गर्नेछ र 30 V देखि 600 V सम्मको टर्मिनलहरूमा âHiâ द्वारा संकेत गरिएको उच्च भोल्टेजहरूको साथ भोल्टेजलाई संकेत गर्दछ। यो सुविधाले प्रतिक्रियात्मक लोडहरूको परीक्षण पछि क्षय भोल्टेज संकेत दिनेछ। जब भोल्टेज सूचक गायब हुन्छ यो प्रयोगकर्ताको लागि परीक्षण लीडहरू विच्छेदन गर्न सुरक्षित छ।

Weshineडिजिटल इन्सुलेशन मीटरआठ 1.5 V IEC LR6 (AA) कक्षहरू द्वारा संचालित छ। डिजाइन सुरक्षा सुविधाहरूमा उच्च भोल्टेज चेतावनी सूचक, IR परीक्षण पछि बाह्य भोल्टेज प्रदर्शन, प्रतिक्रियात्मक लोडहरूको स्वचालित डिस्चार्ज र परीक्षण लीडहरू समावेश छन्।

आवेदन

विद्युतीय इन्सुलेट सामग्री समयको साथ बिग्रन्छ र महँगो मर्मत बिलहरू निम्त्याउँछ। इन्सुलेशन प्रतिरोध परीक्षकहरूले इन्सुलेशन भरि एक विनियमित DC भोल्टेज लागू गर्छन् र इन्सुलेशन प्रतिरोध गणना गर्न Ohmâs कानून लागू गरी यसको माध्यमबाट वर्तमान प्रवाह मापन गर्छन्। कुनै पनि इन्सुलेशन सामाग्री सही छैन किनभने वर्तमान प्रवाह।

IR परीक्षक प्रयोगहरू समावेश छन्:

■ उपकरणको स्थापना

■ नियमित मर्मतसम्भार

■ समस्या समाधानहरू

उच्च भोल्टेज DC को साथ इन्सुलेशन परीक्षणले इन्सुलेशन ध्रुवीकरणलाई असर गर्छ कि परीक्षण अन्तर्गत एकाइको पूर्ण डिस्चार्ज बिना लगातार परीक्षणले फरक परिणाम दिन्छ।

नतिजाहरू प्रवृति गर्न सक्षम हुन इन्सुलेटरमा जडान गर्ने र परीक्षण गर्ने समान प्रक्रिया र प्रविधिलाई सधैं प्रयोग गर्न सावधानी अपनाउनु पर्छ। इन्सुलेशनको तापक्रम र IR मानहरू रेकर्ड गर्न महत्त्वपूर्ण छ

सुविधाहरू र लाभहरू

■ कम्प्याक्ट, असभ्य इन्सुलेशन प्रतिरोध परीक्षक

■ सजिलो सञ्चालन र भोल्टेज दायरा चयन

■ AC र DC भोल्टमिटर (30 V - 600 V)

■ प्रयोगकर्ता मिलाउन सकिने IR परीक्षण टाइमर (पूर्वनिर्धारित 1 मिनेट), (अधिकतम 19 मिटर 50 सेकेन्ड)

■ उपकरण र लिडहरूको लागि नरम क्यारी केस

■ द्रुत सुरुवात र पूर्ण प्रयोगकर्ता गाइड

■ थप सुरक्षाको लागि HV इन्सुलेटेड प्लगहरू लक गर्दै

■ टर्मिनलहरूमा शटरहरूले फोहोर र अन्य वस्तुहरूको आकस्मिक प्रवेशलाई रोक्छ

निर्दिष्टीकरणहरू

इन्सुलेशन दायरा	0.1 MÎ© देखि 2 TÎ©
नाममात्र परीक्षण भोल्टेजहरू	250 V, 500 V, 1000 V, 2500 V, 5000 V
टर्मिनल भोल्टेज शुद्धता
	परीक्षण भोल्टेज
	â¥1000 V 0... नाममात्रको ५% परीक्षण भोल्टेज
इन्सुलेशन शुद्धता	±5% ±3 अंकहरू
छोटो सर्किट वर्तमान	५ mA ± ०.५ mA
भोल्टमीटर शुद्धता	±2%rdg±3dgt
बिजुली आपूर्ति	८ x LR6/AA ब्याट्रीहरू
सञ्चालन तापमान दायरा र आर्द्रता
	- 20°C देखि 45°C
आर्द्रता	80% RH
भण्डारण तापमान दायरा र आर्द्रता
	-20 °C देखि 60 °C
सुरक्षा सुरक्षा	इन्सुलेशन बिरालो III 600 V
नोट	उल्लिखित वातावरणीय सीमाहरूसँग सेवा त्रुटि दुई पटक आन्तरिक त्रुटि हो
EMC	IEC 61326-1:2013 को अनुरूप
आयामहरू	177 मिमी x 226 मिमी x 100 मिमी
वजन	1.9 kg (ब्याट्री सहित)

VS-3121

VS-3121डिजिटल इन्सुलेशन मीटरविद्युतीय र औद्योगिक परीक्षण अनुप्रयोगहरूको लागि डिजाइन गरिएको छ, जहाँ सञ्चालन भोल्टेजहरू 1000 V भन्दा बढी छन् र उच्च इन्सुलेशन परीक्षण भोल्टेजहरू आवश्यक छन्।

VS-3121A को विपरीत, VS-3121 ले 50 V, 100V, 250 V, 500 V, 1000 V र 2500 V को निश्चित दायरा भोल्टेजहरू प्रदान गर्दछ।

१ kV भन्दा माथिको अपरेटिङ भोल्टेज भएको उपकरण चाहिन्छडिजिटल इन्सुलेशन मीटर1 kV माथि भोल्टेजहरूमा s। उच्च-भोल्टेज परीक्षणको केन्द्रमा, हाम्रो 5/10/15 kV एकाइहरूले मुख्य सुरक्षा, सुविधा र पोर्टेबिलिटीको साथमा गुणस्तर परीक्षणको उच्चतम स्तर वहन गर्दछ।

सबै उच्च-पूँजीको पूर्ण इन्सुलेशन परीक्षण क्षमताको लागि

VS-3127

VS-3127डिजिटल इन्सुलेशन मीटर30 TÎ© को अधिकतम प्रतिरोधको साथ 15 kV परीक्षण भोल्टेज सम्म सही इन्सुलेशन प्रतिरोध मापन गर्ने क्षमता प्रदान गर्दछ। प्रतिरोध मापन शुद्धता ± 5 % 1 MÎ© देखि 3 TÎ© हो!

उपयोगिताहरू र सेवा कम्पनीहरूका लागि VS-3127 यसको लचिलोपन र भविष्यको प्रमाणीकरण क्षमताको साथ एक चौतर्फी परीक्षक हो। Weshine VS-3127 तपाईं जहाँ काम गर्नुहुन्छ त्यहाँ काम गर्न डिजाइन गरिएको हो।

आउटपुट रेटेड भोल्टेज अधिकतम पहुँच 7 गियरहरू (250Vï¼¼500Vï¼¼1KVï¼2.5KVï¼¼5KVï¼10KVï¼¼15KV)।

अधिकतम सर्ट सर्किट वर्तमान 7mA

इन्सुलेशन प्रतिरोध परीक्षण (IR), ध्रुवीकरण सूचकांक परीक्षण, डाइलेक्ट्रिक अवशोषण अनुपात परीक्षण (DAR)। र्याम्प परीक्षण मोड (RAMP), फिल्टर प्रतिरोध परीक्षण मोड (FR)। * क्षमता परीक्षण (क्याप।)।

भोल्टेज मनिटर प्रकार्य, स्वचालित रूपमा मापनको प्रत्यक्ष भोल्टेज निगरानी

किन 15 KV मा परीक्षण?

5 kV देखि 15 kV ले ट्रिपल टेस्ट करंट गर्नेछ - यसले उच्च आवाजको उपस्थितिमा नकारात्मक परीक्षण प्रवाहलाई रोक्न सक्छ।

NETA ATS 2007 मा आधारित 35,000 V देखि 69,000 V सम्मको सम्पत्तिहरूको लागि 15 kV निर्दिष्ट गरिएको छ।

NETA ATS 2007 को आधारमा 34,500 V भन्दा माथिका मोटरहरूलाई 15 kV मा परीक्षण गरिनुपर्छ।

निर्दिष्टीकरणहरू

इन्सुलेशन दायरा	0.1 MÎ© देखि 30 TÎ©
नाममात्र परीक्षण भोल्टेजहरू	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV
टर्मिनल भोल्टेज शुद्धता
	ï¼5%ï½10%ï¼±10V
इन्सुलेशन शुद्धता	1 MÎ© देखि 3 TÎ©, ±5% ±3 अंकहरू
	ï¼3 TÎ©, ±20% ±3 अंकहरू
छोटो सर्किट वर्तमान	â¥7 mA ±0.5 mA
र्याम्प परीक्षण मोड	±2%rdg±3dgt
बिजुली आपूर्ति	प्रिसेट भोल्टेजको 10% चरणबद्ध आकारको साथ परीक्षण गरेर प्रिसेट भोल्टेजमा जानुहोस्
सञ्चालन तापमान दायरा र आर्द्रता
	- 20°C देखि 50°C
आर्द्रता	80% RH
भण्डारण तापमान दायरा र आर्द्रता
	-25 °C देखि 65 °C
भोल्टेज परीक्षण	AC/DC: 0Vï½1000V, शुद्धता: ±5%rdg±3V
क्षमता परीक्षण	10nFï½25uF, शुद्धता: ±10%rdg±10nF
हालको परीक्षण	०.०१nAï½7mA, शुद्धता: ±5%rdg±0.5nA
सुरक्षा सुरक्षा	इन्सुलेशन बिरालो III 600 V
नोट	उल्लिखित वातावरणीय सीमाहरूसँग सेवा त्रुटि दुई पटक आन्तरिक त्रुटि हो
EMC	IEC 61326-1:2013 को अनुरूप
आयामहरू	280 मिमी x 260 मिमी x 160 मिमी
वजन	4.9 kg (ब्याट्री सहित)

चयनहरू

Weshine सँग 8 वर्षको अनुभव छ विशेष गरी विद्युतीय उपकरणहरूको पूर्ण दायरासँग सम्झौता गर्न। हाल, Weshine विभिन्न आविष्कार गरेको छडिजिटल इन्सुलेशन मीटरफारमको रूपमा देखाइएको प्रत्येक चरणको लागि:

को लागि जानकारी अर्डर गर्दैडिजिटल इन्सुलेशन मीटरS
बिरालो। छैन।	अधिकतम परीक्षण भोल्टेज	अधिकतम परीक्षण दायरा	IR/PI/DAR	र्‍याम्प	FR	टोपी।
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	२० TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	२० TÎ©	√	√	√
VS-3126A	10.0 kV	२० TÎ©	√	√	√	√
VS-3127	१५.० kV	३० TÎ©	√	√	√	√

आपूर्ति श्रृंखला मुद्दाहरूमा आधारित: कृपया हालको मूल्य निर्धारण र नेतृत्व समयको लागि आफ्नो मनपर्ने अधिकृत वेशाइन वितरकलाई सम्पर्क गर्नुहोस्।

गुणस्तर प्रमाणपत्रहरू

हामी सधैं विश्वास गर्छौं कि हाम्रो कम्पनीको सबै सफलता प्रत्यक्ष रूपमा हामीले प्रदान गर्ने उत्पादनहरूको गुणस्तरसँग सम्बन्धित छ।डिजिटल इन्सुलेशन मीटरISO9001, ISO14000:14001 दिशानिर्देशहरू र हाम्रो कडा गुणस्तर नियन्त्रण प्रणालीमा निर्दिष्ट उच्चतम गुणस्तर आवश्यकताहरू पूरा गर्नुहोस्।
