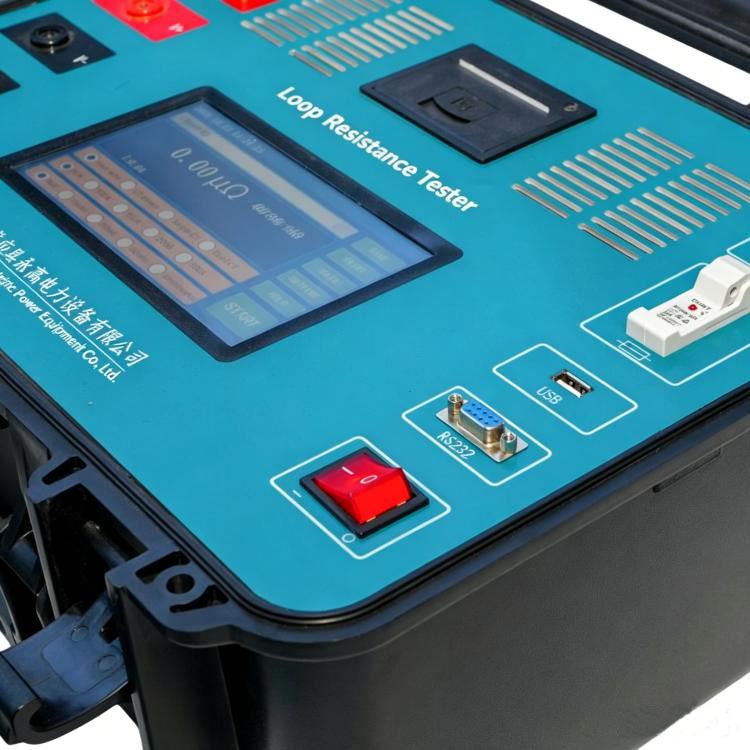

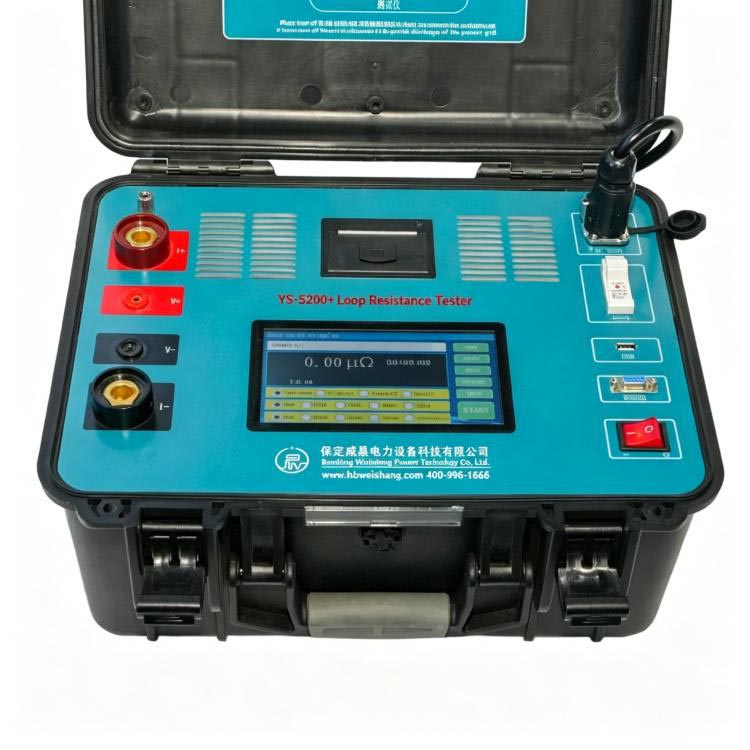

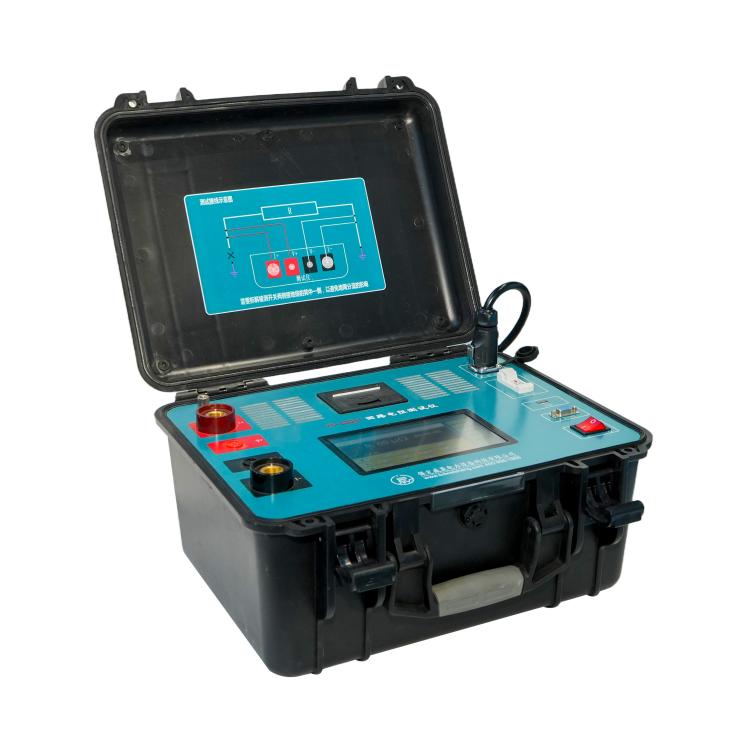

डेस्कटप 300A बुद्धिमान सर्किट प्रतिरोध परीक्षक

चीनको एक व्यावसायिक निर्माता र आपूर्तिकर्ता वेशिनद्वारा प्रदान गरिएको टिकाउ डेस्कटप 300A इन्टेलिजेन्ट सर्किट प्रतिरोध परीक्षकले सर्किट ब्रेकरहरू, विच्छेदनकर्ताहरू, अर्थिङ स्विचहरू र बसबार जोडहरूमा सटीक माइक्रो-ओम रिडिङहरू प्रदान गर्दछ, करेन्टहरू सिंगल लूपहरू वा बहुविध पाराहरूबाट चल्दा पनि।

हामीले यो इकाई DL/T845.4-2019 र IEC चार-तार परीक्षण मापदण्डहरू पछ्याएर निर्माण गर्‍यौं, उच्च-वर्तमान प्रतिरोध पत्ता लगाउनका लागि उद्योगको मागहरूसँग पूर्ण रूपमा मेल खान्छ।

मेसिन भित्र बहु-च्यानल वर्तमान सेन्सिङ हार्डवेयरसँग जोडिएको उच्च-शक्ति स्थिर वर्तमान स्रोत बस्छ। यो संरचनाले आउटपुट वर्तमान स्थिर र भोल्टेज नमूना सटीक राख्छ, जटिल समानान्तर ग्राउन्डिङ ग्रिडहरूसँग काम गर्दा पनि, जुन एक प्रमुख कारण हो ईन्जिनियरिङ् ठेकेदारहरूले यस मोडेलको लागि दोहोर्याइएको बल्क आदेशहरू राख्छन्।

मूल मापन सिद्धान्तहरू

डेस्कटप 300A बुद्धिमान सर्किट प्रतिरोध परीक्षक दुई मुख्य कार्यात्मक मोड्युलहरूमा निर्भर गर्दछ:

1. समायोज्य उच्च स्थिर वर्तमान उत्पादन: 50A–300A

2.वायरलेस DC क्ल्याम्प सेन्सर: 0~±600A हालको क्याप्चर

यसले ओमको नियममा आधारित वास्तविक सम्पर्क प्रतिरोध गणना गर्दछ: R = V / I₀

V = सम्पर्क बिन्दुहरूमा भोल्टेज ड्रप पत्ता लाग्यो

I₀ = परीक्षित शाखाबाट गुज्रिरहेको वास्तविक प्रवाह

बौद्धिक परीक्षण मोडहरू (कोर नवाचार)

weshine इलेक्ट्रिकले विभिन्न क्षेत्र अवस्थाहरूलाई समर्थन गर्न चार उन्नत परीक्षण मोडहरू एकीकृत गर्दछ:

1. परम्परागत सर्किट प्रतिरोध मोड

शन्ट वर्तमान हस्तक्षेपलाई बाइपास गर्न प्रयोगकर्ताहरूले अर्थिङ नेटवर्कको एक छेउमा जडान विच्छेद गर्न आवश्यक छ। परीक्षकले 300A DC हालसम्म फिड गर्छ र भोल्टेज ड्रप डेटा पढ्छ। यो मोडले उच्चतम परिशुद्धता प्राप्त गर्दछ र योजनाबद्ध मर्मत साइटहरूको लागि राम्रोसँग काम गर्दछ।

2. क्ल्याम्प प्रत्यक्ष मापन मोड

ग्राउन्डिङ जडानहरू अलग गर्न आवश्यक छैन। वायरलेस क्ल्याम्पले वास्तविक-समय शाखा वर्तमान I₀ ट्र्याक गर्दछ, त्यसपछि मेसिनले R=V/I₀ सँग स्वचालित रूपमा प्रतिरोध गणना गर्दछ। हाइलाइटहरू: कुनै विघटन कार्य, छिटो क्षेत्र परीक्षण, प्रत्यक्ष-क्षेत्र मर्मतका लागि सुरक्षित।

3. एकल-साइड शन्ट मोड

क्याबिनेट अर्थिङ र वितरित ग्राउन्ड ग्रिडहरू जस्तै समानान्तर ग्राउन्डिङ लेआउटहरूको लागि उपयुक्त। क्ल्याम्पले शन्ट शाखा वर्तमान I₂ मापन गर्दछ, र यन्त्रले प्रतिरोध गणना गर्नु अघि I₀=I₁−I₂ सँग प्रभावकारी परीक्षण वर्तमान कार्य गर्दछ। यसले आंशिक समानान्तर धाराहरूको कारणले गर्दा सटीकता त्रुटिहरू समाधान गर्दछ।

4. डुअल-साइड शन्ट मोड

सबस्टेशनहरूमा द्विदिश विभाजन धाराहरू भएका ठूला ग्राउन्डिङ ग्रिडहरूको लागि। दुई क्ल्याम्पहरूले I21 र I22 शाखा प्रवाहहरू सङ्कलन गर्दछ, प्रणालीले बहु-शाखा नेटवर्कहरूको लागि वास्तविक प्रतिरोध डेटा प्राप्त गर्न I₀=I₁−I21−I22 गणना गर्दछ।

सुरक्षा र क्ल्याम्प प्रणाली डिजाइन

मेल खाएको वायरलेस क्ल्याम्पहरूले DC वर्तमान दिशा स्वचालित रूपमा पहिचान गर्न सक्छ।

कुञ्जी क्ल्याम्प विशिष्टताहरू:

1, DC परीक्षण दायरा: 0 देखि ± 600A

2, सही डाटाको लागि सही वर्तमान दिशासँग पङ्क्तिबद्ध हुनुपर्छ

3, मापन विचलन अफसेट गर्न बिल्ट-इन क्यालिब्रेसन प्रकार्य

सञ्चालन सुरक्षा रिमाइन्डरहरू:

1, हार्डवेयर क्षतिबाट बच्न यसको मापन दायरा भन्दा बाहिर क्ल्याम्प सञ्चालन नगर्नुहोस्

2, पढाइहरू स्थिर गर्न हालको दिशा चिन्हहरू पछ्याउँदै क्ल्याम्पहरू स्थापना गर्नुहोस्

3, डाटा त्रुटिहरू कम गर्न नियमित रूपमा क्यालिब्रेसन चलाउनुहोस्

चरण-दर-चरण सञ्चालन गाइड

यो डेस्कटप परीक्षकले उच्च-वर्तमान परिदृश्यहरूको लागि मानक क्षेत्र परीक्षण कार्यप्रवाहहरू पछ्याउँछ।

चरण 1: प्रणाली तयारी

उपकरण पूर्ण रूपमा पावर बन्द भएको पुष्टि गर्नुहोस्, ग्राउन्डिङ सेटअप पूरा भयो, र क्ल्याम्प ब्याट्रीहरू पूर्ण रूपमा चार्ज भएका छन्। थोक खरिद ग्राहकहरूले ढुवानीको साथसाथै पूर्ण सञ्चालन ह्यान्डबुकहरू प्राप्त गर्न सक्छन्।

चरण 2: तार कन्फिगरेसन

I+ र I- परीक्षण सर्किटको दुई छेउमा जडान हुन्छ; V+ र V- भित्री भोल्टेज नमूना बिन्दुहरूमा संलग्न। तार प्रतिरोध हस्तक्षेपलाई अस्वीकार गर्न सधैं वर्तमान लूप भित्र भोल्टेज प्रोबहरू राख्नुहोस्।

चरण 3: मोड चयन

एउटा परीक्षण मोड छान्नुहोस्: परम्परागत विघटन मोड, क्ल्याम्प प्रत्यक्ष मोड, एकल शन्ट मोड वा दोहोरो शन्ट मोड। त्यसपछि आउटपुट वर्तमान (50A–300A) र परीक्षण अवधि (फास्ट / 10s / 30s / 60s / निरन्तर) सेट गर्नुहोस्।

चरण 4: मापन प्रक्रिया

मेसिनले हालको र्याम्प-अप, स्थिरता नियन्त्रण, वास्तविक-समय वर्तमान क्याप्चर, भोल्टेज नमूना, प्रतिरोध गणना र तापमान क्षतिपूर्ति स्वचालित रूपमा म्यानुअल समायोजन बिना चलाउँछ।

चरण 5: परिणाम प्रदर्शन

स्क्रिनले कुल वर्तमान I₁, शाखा क्ल्याम्प प्रवाहहरू (I₂ / I21 / I22), माइक्रो-ओममा प्रतिरोध मान, परीक्षण समय र स्थिरता स्थिति देखाउँछ।

चरण 6: डाटा व्यवस्थापन

अपरेटरहरूले स्थानीय मेमोरीमा परीक्षण लगहरू बचत गर्न सक्छन्, FAT32 USB ड्राइभहरू मार्फत रेकर्डहरू निर्यात गर्न सक्छन्, वैकल्पिक प्रिन्ट मोड्युलहरूका साथ रिपोर्टहरू छाप्न सक्छन्, र कुनै पनि समय ऐतिहासिक परीक्षण डेटामा फर्केर हेर्न सक्छन्।

आवेदन परिदृश्यहरू

यो डेस्कटप 300A इन्टेलिजेन्ट सर्किट प्रतिरोध परीक्षकले जटिल ग्राउन्डिङ र बलियो विद्युत चुम्बकीय हस्तक्षेप अवस्थाहरूमा प्रतिरोध पत्ता लगाउने कार्यहरू ह्यान्डल गर्दछ, यी क्षेत्रहरूका खरीददारहरूले व्यापक रूपमा अपनाएका छन्:

1, ठूला सबस्टेशनहरू

2, विद्युत उत्पादन प्लान्टहरू

3, औद्योगिक स्विचगियर प्रणाली

4, उच्च भोल्टेज प्रसारण सुविधाहरू

5, ग्राउन्डिङ ग्रिड नेटवर्कहरू

प्रणाली विश्वसनीय रूपमा निम्न कार्य गर्दछ:

1, बलियो विद्युत चुम्बकीय हस्तक्षेप

2, समानान्तर वर्तमान वितरण

3, सीमित जडान विच्छेद पहुँच

4, निरन्तर मर्मत कार्यहरू

सामान्य परीक्षण प्रयोगहरू

1, उच्च भोल्टेज सर्किट ब्रेकरहरूको लागि सम्पर्क प्रतिरोध परीक्षण

2, सबस्टेशन ग्राउन्डिङ ग्रिड को दोष निरीक्षण

3, बसबार जडान जोइन्टहरूको प्रतिरोध पत्ता लगाउने

4, GIS/AIS स्विच क्याबिनेटहरूको लागि नियमित मर्मतसम्भार

5, पावर प्लान्ट बिजुली उपकरण को लागी कारखाना गुणस्तर निरीक्षण

6, प्रसारण नेटवर्कहरूको लागि भूमि प्रणाली विश्लेषण

7, औद्योगिक विद्युत वितरण प्रणालीको समस्या निवारण

Weshine फाइदाहरू

हामीले आधुनिक पावर प्रणालीहरूमा कठिन समानान्तर वर्तमान र जटिल ग्राउन्डिङ समस्याहरू समाधान गर्न बहु-मोड मापन वास्तुकलाको साथ डेस्कटप 300A इन्टेलिजेन्ट सर्किट प्रतिरोध परीक्षक निर्माण गरेका छौं। वायरलेस क्ल्याम्प गैर-विच्छेदन परीक्षणले मर्मतसम्भार डाउनटाइम कटौती गर्दछ र साइट सुरक्षामा धेरै सुधार गर्दछ, जसले धेरै विद्युतीय सेवा आपूर्तिकर्ताहरूले हामीसँग दीर्घकालीन आपूर्ति सम्झौताहरू हस्ताक्षर गर्दछ।

बहु-च्यानल वास्तविक-समय वर्तमान गणना एल्गोरिदमले समानान्तर ग्राउन्डिङ वातावरणमा पनि सही प्रतिरोध मानहरू सुनिश्चित गर्दछ। 300A ठूलो हालको आउटपुटले पुरानो सम्पर्क सतहहरूमा अक्साइड तहहरू तुरुन्तै तोड्छ, पहिरिएको प्रवाहकीय जोडहरूको लागि थप विश्वसनीय परीक्षण परिणामहरू प्रदान गर्दछ। बिल्ट-इन बुद्धिमान थर्मल नियन्त्रणले लामो उच्च-वर्तमान कार्य भार अन्तर्गत इकाईलाई स्थिर राख्छ।

खरीददारहरूको लागि प्रयोगकर्ता-अनुकूल औद्योगिक डिजाइन फाइदाहरू:

1, बहु-मोड बुद्धिमान सञ्चालन

2, दृश्य वास्तविक समय वर्तमान डाटा प्रदर्शन

3, स्वचालित सुरक्षा सुरक्षा कार्यहरूको पूर्ण सेट

4, संरचित डाटा भण्डारण र निर्यात

तपाइँको परियोजना खरीद को लागी अनुकूलित कोटेशन र पूरा प्राविधिक प्यारामिटर फाइलहरू प्राप्त गर्न तुरुन्तै हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।
