TDR केबल फल्ट लोकेटर के हो र यसले तपाइँको विद्युतीय प्रणालीलाई कसरी फाइदा पुर्‍याउँछ

लेख सारांश:TDR केबल दोष लोकेटरकुशलतापूर्वक र सही रूपमा केबलहरूमा त्रुटिहरू पत्ता लगाउनको लागि एक आवश्यक उपकरण हो। यो ब्लग पोष्टले विभिन्न उद्योगहरूमा TDR केबल फल्ट लोकेटर प्रयोग गर्ने कार्य संयन्त्र, प्रकारहरू र फाइदाहरू अन्वेषण गर्दछ। यस उन्नत प्रविधिको मद्दतले, विद्युतीय मर्मतसम्भारलाई व्यवस्थित गर्न सकिन्छ, न्यूनतम डाउनटाइम र सुधारिएको प्रणाली विश्वसनीयता सुनिश्चित गर्दै।Weshine, बिजुली उद्योगको एक अग्रणी कम्पनीले उच्च गुणस्तरको TDR केबल गल्ती लोकेटरहरू प्रदान गर्दछ जसले तपाईंलाई द्रुत रूपमा केबल त्रुटिहरू पहिचान गर्न र सम्बोधन गर्न मद्दत गर्दछ। यो प्रविधिले तपाइँको बिजुली मर्मत प्रयासमा कसरी क्रान्तिकारी परिवर्तन गर्न सक्छ भनेर पत्ता लगाउन पढ्नुहोस्।

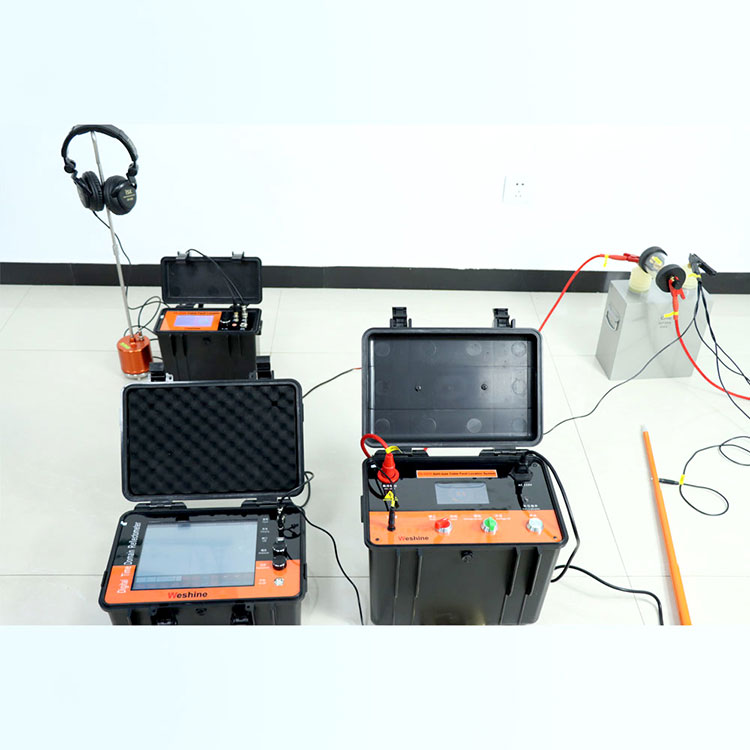

TDR Cable Fault Locator

सामग्रीको तालिका


TDR केबल गल्ती लोकेटर के हो?

TDR (Time Domain Reflectometer) केबल फल्ट लोकेटर एक उन्नत उपकरण हो जुन केबलहरूमा गल्तीहरू पत्ता लगाउन प्रयोग गरिन्छ। यसले विद्युतीय पल्सलाई केबल तल पठाएर र पल्सलाई फिर्ता प्रतिबिम्बित गर्न लाग्ने समय नाप्ने काम गर्छ। प्रतिबिम्बित पल्सको विश्लेषण गरेर, TDR ले गल्तीको स्थान निर्धारण गर्न सक्छ, चाहे यो खुला सर्किट हो, सर्ट सर्किट, वा अन्य कुनै प्रकारको गल्ती हो। यो प्रविधि दूरसञ्चार, विद्युतीय उपयोगिताहरू, र निर्माण जस्ता उद्योगहरूको लागि महत्त्वपूर्ण छ, जहाँ द्रुत र सही केबल दोष पत्ता लगाउन आवश्यक छ।

TDR केबल फल्ट लोकेटरहरूको कार्य सिद्धान्त

TDR केबल फल्ट लोकेटरले केबलमा छोटो विद्युतीय पल्स पठाएर सञ्चालन गर्छ। यो पल्स केबलको साथमा यात्रा गर्दछ र प्रतिबाधामा परिवर्तनको सामना गर्दा, जस्तै केबलमा गल्ती वा बिच्छेदन हुँदा पछाडि प्रतिबिम्बित हुन्छ। TDR ले पल्सलाई गल्ती र पछाडि यात्रा गर्न लाग्ने समय मापन गर्दछ, यसले गल्तीको दूरी गणना गर्न अनुमति दिन्छ।

यो सिद्धान्त रडार प्रविधि जस्तै छ, तर विद्युत चुम्बकीय तरंगहरूको सट्टा, विद्युतीय पल्स प्रयोग गरिन्छ। TDR ले तामा र फाइबर अप्टिक केबलहरू सहित विभिन्न सामग्रीका केबलहरूमा त्रुटिहरू ठीकसँग देखाउन सक्छ।

TDR केबल फल्ट लोकेटरहरू प्रयोग गर्ने फाइदाहरू

  • छिटो र सही दोष पत्ता लगाउने:TDR केबल गल्ती लोकेटरहरूले तुरुन्तै त्रुटिहरू पत्ता लगाउन सक्छन्, समस्या निवारणमा बिताएको समय घटाउन र डाउनटाइम कम गर्न।
  • लागत-प्रभावी:गल्तीको सही स्थान पहिचान गरेर, व्यापक केबल प्रतिस्थापन वा अनावश्यक मर्मतको आवश्यकता हटाइएको छ, लामो समय मा लागत बचत।
  • बहुमुखी प्रतिभा:यी यन्त्रहरूले पावर केबलहरू, दूरसंचार केबलहरू, र थप सहित विभिन्न प्रकारका केबलहरूमा त्रुटिहरू पत्ता लगाउन सक्छन्।
  • प्रयोगको सहजता:TDR केबल फल्ट लोकेटरहरू प्रयोगकर्ता-अनुकूल र सञ्चालन गर्न सजिलो छन्, तिनीहरूलाई नौसिखिया र अनुभवी प्राविधिकहरू दुवैका लागि पहुँचयोग्य बनाउँदै।

TDR केबल फल्ट लोकेटरहरूको प्रकार

त्यहाँ धेरै प्रकारका TDR केबल फल्ट लोकेटरहरू छन्, प्रत्येक विशिष्ट अनुप्रयोगहरूको लागि डिजाइन गरिएको छ:

टाइप गर्नुहोस् आवेदन सुविधाहरू
ह्यान्डहेल्ड TDR दोष लोकेटर साना देखि मध्यम आकारका केबलहरू पोर्टेबल, प्रयोग गर्न सजिलो, फिल्डवर्कको लागि आदर्श
पोर्टेबल TDR दोष लोकेटर ठूला केबलहरू, औद्योगिक प्रयोग थप सुविधाहरू, ठूलो शुद्धता प्रदान गर्दछ
उन्नत TDR दोष लोकेटर उच्च परिशुद्धता केबल दोष स्थान उच्च-अन्त सुविधाहरू, विस्तृत त्रुटि विश्लेषण, जटिल प्रणालीहरूको लागि उपयुक्त

TDR केबल फल्ट लोकेटर कसरी प्रयोग गर्ने?

  1. यन्त्र जडान गर्नुहोस्:TDR केबल फल्ट लोकेटर केबलको एक छेउमा जडान गर्नुहोस्।
  2. प्यारामिटरहरू सेट गर्नुहोस्:केबल प्रकार, लम्बाइ, र परीक्षण आवृत्ति सहित आवश्यक प्यारामिटरहरू सेट गर्नुहोस्।
  3. परीक्षण सुरु गर्नुहोस्:केबल मार्फत विद्युतीय पल्स पठाउन उपकरण सक्रिय गर्नुहोस्।
  4. परिणामहरू विश्लेषण गर्नुहोस्:TDR ले स्क्रिनमा दुरी र गल्तीको प्रकार देखाउनेछ, जसले तपाईंलाई समस्या देखाउन अनुमति दिन्छ।
  5. गल्ती सुधार:परिणामहरूको आधारमा, दोषपूर्ण केबल खण्डको आवश्यक मर्मत वा प्रतिस्थापन गर्नुहोस्।

TDR टेक्नोलोजीद्वारा सम्बोधन गरिएका सामान्य केबल त्रुटिहरू

TDR केबल गल्ती लोकेटरहरू विभिन्न प्रकारका केबल त्रुटिहरू पत्ता लगाउन प्रभावकारी हुन्छन्, जसमा:

  • खुला सर्किटहरू:विद्युतीय सिग्नललाई यात्रा गर्नबाट रोक्दै केबलमा ब्रेक।
  • छोटो सर्किट:तारहरू बीचको अनपेक्षित सम्पर्क, करेन्टको सीधा प्रवाहको कारण।
  • जमिन गल्तीहरू:एउटा मुद्दा जहाँ केबल अनजानमा जमिनमा जोडिएको छ।
  • केबल इन्सुलेशन क्षति:केबल इन्सुलेशनको ब्रेकडाउन, चुहावट वा हस्तक्षेप निम्त्याउँछ।

FAQ

TDR केबल फल्ट लोकेटरले पत्ता लगाउन सक्ने अधिकतम दूरी कति हो?
पत्ता लगाउने दायरा मोडेल र केबलको प्रकारमा निर्भर गर्दछ, तर सामान्य TDR यन्त्रहरूले 10 किलोमिटरसम्मको दूरीमा त्रुटिहरू पत्ता लगाउन सक्छन्।
के TDR केबल फल्ट लोकेटरले फाइबर अप्टिक केबलहरूमा त्रुटिहरू पत्ता लगाउन सक्छ?
हो, निश्चित TDR मोडेलहरूले फाइबर अप्टिक केबलहरूमा त्रुटिहरू पत्ता लगाउन सक्षम छन्, केबलको अवस्थाको विस्तृत विश्लेषण प्रदान गर्दै।
के TDR केबल फल्ट लोकेटरहरू सबै उद्योगहरूको लागि उपयुक्त छन्?
हो, TDR केबल फल्ट लोकेटरहरू बहुमुखी छन् र विभिन्न उद्योगहरू जस्तै दूरसंचार, पावर वितरण, र निर्माणमा प्रयोग गर्न सकिन्छ।
TDR केबल फल्ट लोकेटर कत्तिको सही छ?
TDR केबल फल्ट लोकेटरहरू केबल प्रकार र परीक्षण अवस्थाहरूमा निर्भर गर्दै, केही मिटर भित्र गल्तीहरू पत्ता लगाउने क्षमताको साथ अत्यधिक सटीक हुन्छन्।

TDR केबल फल्ट लोकेटरहरू बारे थप जानकारीको लागि, वा यदि तपाईं उच्च-गुणस्तरका उपकरणहरू खरिद गर्न इच्छुक हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्आज! Weshine मा हाम्रो टोली तपाइँको आवश्यकताहरु को लागी सही समाधान छनोट गर्न मद्दत गर्न तयार छ।
