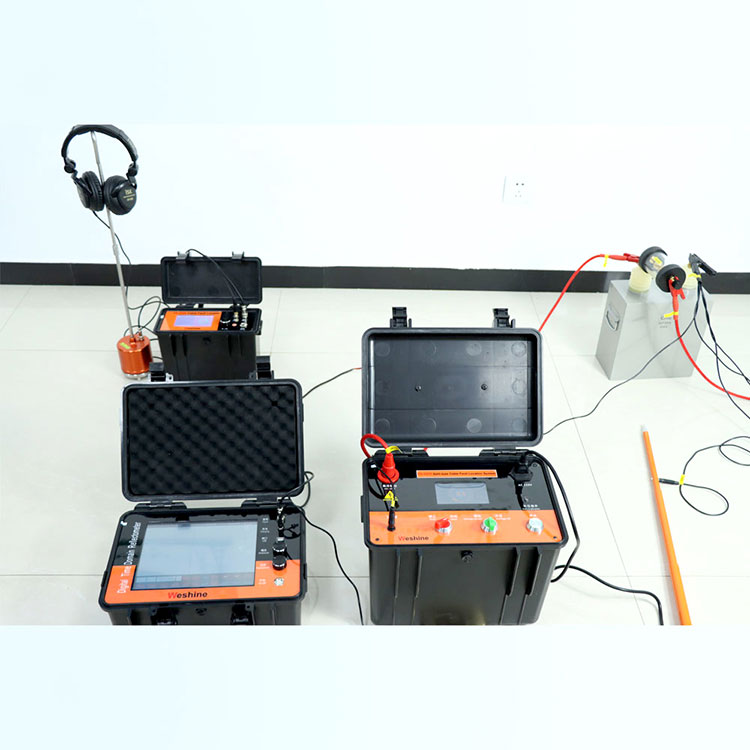

TDR केबल फल्ट लोकेटर: यसले कसरी काम गर्छ र सही केबल निदानका लागि यो किन आवश्यक छ

गाडिएका वा तार भएका केबलहरूमा त्रुटिहरू फेला पार्नमा परम्परागत रूपमा विनाशकारी विधिहरू समावेश हुन्छन् जस्तै सम्पूर्ण लम्बाइमा खन्ने वा केबल काट्ने। आज, दTDR केबल दोष लोकेटरयसलाई पूर्ण रूपमा परिवर्तन गर्दछ।Weshineउन्नत प्रदान गर्दछTDR केबल दोष लोकेटरसमाधानहरू जसले गल्ती स्थानहरूलाई गैर-विनाशकारी रूपमा चिनाउँछ। कोर टेक्नोलोजी समय-डोमेन रिफ्लेमेट्रीमा निर्भर गर्दछ, जसले केबलमा कम-ऊर्जा पल्स पठाउँछ र गल्तीबाट प्रतिबिम्बित हुन लाग्ने समय मापन गर्दछ।

कार्य सिद्धान्त

A TDR केबल दोष लोकेटरकेबलहरूको लागि रडार जस्तै काम गर्दछ। यसले केबलमा छोटो-अवधि, कम भोल्टेज पल्स सुरु गर्छ। जब पल्सले प्रतिबाधामा परिवर्तनको सामना गर्दछ - जस्तै खुला सर्किट, सर्ट सर्किट, वा पानी प्रवेश - पल्सको भाग पछाडि प्रतिबिम्बित हुन्छ। यन्त्रले पल्स पठाउने र प्राप्त गर्ने बीचको समय नाप्छ। त्यो केबल प्रकारको लागि प्रजननको ज्ञात वेग (Vp) प्रयोग गरेर, यसले सूत्रको साथ त्रुटिको दूरी गणना गर्दछ: दूरी = (वेग × समय) / 2।

किन कुनै क्षति हुँदैन

उच्च-सम्भावित परीक्षकहरूको विपरीत जसले इन्सुलेशनलाई तनाव दिन्छ,TDR केबल दोष लोकेटरकेबलको प्रतिरोध भोल्टेज भन्दा धेरै तल ऊर्जा स्तरहरू प्रयोग गर्दछ। यसले उच्च करन्ट इन्जेक्सन गर्न वा केबल म्यान तोड्न आवश्यक पर्दैन। केबलको परिप्रेक्ष्यबाट मापन निष्क्रिय छ—केवल छोटो, कम-शक्ति संकेत लागू गरिएको छ।Weshineईन्जिनियरिङ्ले यो सुनिश्चित गर्दछ कि संवेदनशील डाटा वा संचार केबलहरू पनि परीक्षणको क्रममा असुरक्षित रहन्छन्।

TDR केबल त्रुटि लोकेटर FAQ सामान्य प्रश्नहरू

प्रश्न १: के TDR केबल फल्ट लोकेटरले लाइभ केबलहरूमा त्रुटिहरू फेला पार्न सक्छ?

उत्तर:हो, धेरै आधुनिकTDR केबल दोष लोकेटरबाट ती सहित एकाइहरूWeshine, 50/60 Hz पावर सिग्नलहरू ब्लक गर्ने बिल्ट-इन फिल्टरहरू। यसले यन्त्र वा केबललाई नोक्सान नगरी 400V AC वा DC सम्मको कम भोल्टेज लाइभ केबलहरूमा परीक्षण गर्न अनुमति दिन्छ। यद्यपि, उच्च-भोल्टेज लाइनहरूमा सुरक्षा र शुद्धताको लागि, केबललाई डी-एनर्जाइज गरिएको हुनुपर्छ।

प्रश्न २: टीडीआर केबल फल्ट लोकेटरले केबल काटे बिना कस्ता प्रकारका केबल दोषहरू पहिचान गर्न सक्छ?

उत्तर: A TDR केबल दोष लोकेटरखुला सर्किटहरू, सर्ट सर्किटहरू, स्प्लाइसहरू, पानी वा ओसिलो प्रवेश, कुचल खण्डहरू, र कोर्रोड जडानहरू पहिचान गर्न सक्छ। प्रतिबिम्ब तरंग रूपले छोटो गल्तीको लागि तलको विचलन र खुला गल्तीको लागि माथिल्लो विक्षेपण देखाउँछ। यसले उच्च-भोल्टेज आर्क प्रतिबिम्ब फिल्टर जस्ता अतिरिक्त सामानहरू बिना धेरै उच्च प्रतिरोध (केही सय ओम भन्दा माथि) प्रतिरोधी गल्तीहरू मापन गर्न सक्दैन, तर मानक कम-प्रतिरोधी त्रुटिहरू सजिलैसँग पत्ता लगाउन सकिन्छ।

प्रश्न 3: 1 किमी भन्दा लामो केबलहरूको लागि TDR केबल फल्ट लोकेटर कत्तिको सही छ?

उत्तर:शुद्धता प्रसारको वेग (Vp) सेटिङ र उपकरणको समय-आधार परिशुद्धतामा निर्भर गर्दछ। उच्च गुणस्तर एकाइहरू जस्तैWeshine TDR केबल दोष लोकेटरदायराको ±1% वा ±0.5 मिटर, जुन ठूलो होस्, प्राप्त गर्नुहोस्। २ किमी केबलको लागि, यसको मतलब २० मिटर भित्र त्रुटि हुन्छ। ज्ञात केबल लम्बाइ प्रयोग गरेर उचित Vp क्यालिब्रेसनको साथ सटीकता सुधार हुन्छ। तापमान र केबल बुढ्यौली जस्ता वातावरणीय कारकहरूले Vp लाई थोरै असर गर्न सक्छ, त्यसैले महत्वपूर्ण मापनका लागि पुन: क्यालिब्रेसन सिफारिस गरिन्छ।

व्यावहारिक अनुप्रयोग उदाहरण

दोष दूरी मापन गर्न, एक अपरेटर जडान गर्दछTDR केबल दोष लोकेटरएकल कन्डक्टर र ढाल वा जमीनमा। यन्त्रले स्वचालित रूपमा पल्स पठाउँछ र प्रतिबिम्बित तरंगरूप प्रदर्शन गर्दछ। गल्तीको दूरी सीधा स्क्रिनमा पढिन्छ।Weshineमोडेलहरूमा एक-बटन अटो-क्यालिब्रेसन र गल्ती प्रकार पहिचान, प्रयोगकर्ता त्रुटि र परीक्षण समय घटाउने समावेश छ।
